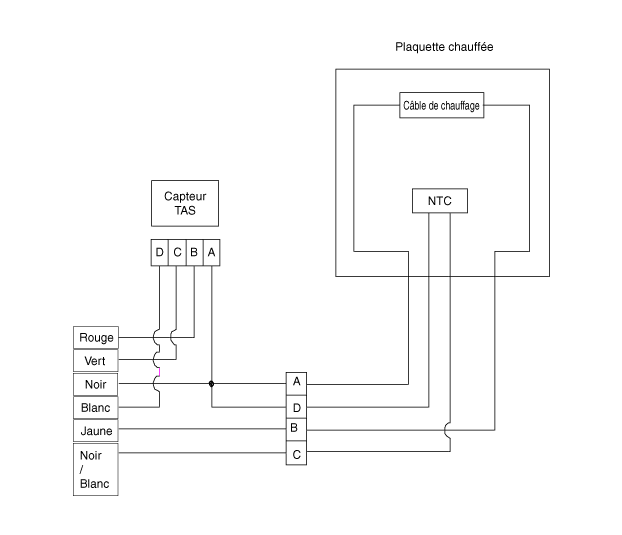

| Système Diagramme du circuit |


|

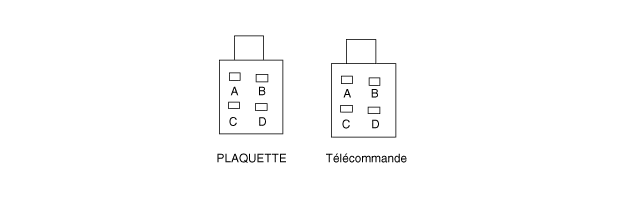

Logement |
Broche |
Fonction |
COULEUR CÂBLE |
|
Plaquette |
A |
MASSE |
Retour |
|
B |
CHAUFFAGE |
Jaune |
|
|
C |
NTC+ |
Noir / Jaune |
|
|
D |
NTC+ |
Retour |
|
|
TÉLÉCOMMANDE Commande |
A |
MASSE |
Retour |
|
B |
BAT |
ROUGE |
|
|
C |
LED |
VERT |
|
|
D |
À interrupteur |
BLANC |
