Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système de transmission automatique / Boîte de vitesse automatique / Composants et emplacement des composants

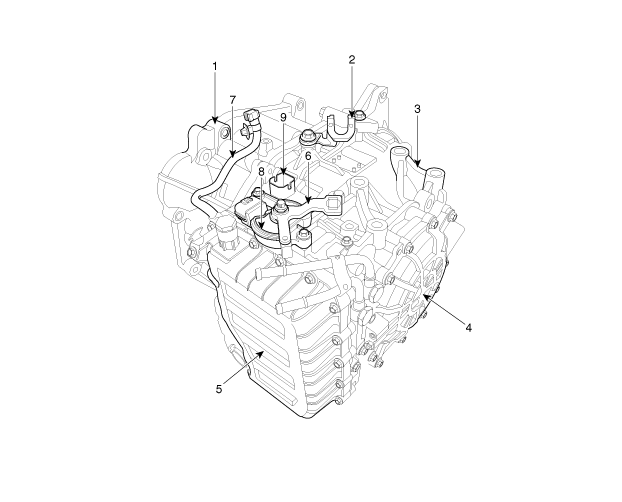

emplacement des composants

1. Compartiment du convertisseur
2. Support du câble de changement de vitesses
3. Carter boîte de vitesses automatique
4. Couvercle arrière
5. Couvercle du corps de la soupape

6. Levier de commande manuelle
7. Flexible du reniflard
8. Interrupteur de l'inhibiteur
9. Connecteur de l'électrovanne
