Description

"Le volant chauffé est doté d'un élément de chauffage interne qui maintient la température du volant à un niveau stable par temps froid. Un élément de chauffage a été intégré dans la poignée de direction pour maximiser le confort du conducteur par temps froid. Le système de chauffage du volant n'est pas actif avec une température ambiante au-dessus de la température du point de réglage du système. L'élément de chauffage du volant est connecté via un faisceau de câble et régulé via un module de commande électronique. Le module de commande répond à un changement de résistance du capteur de température (coefficient de température négative - thermistor NTC) qui est en contact direct avec l'élément de chauffage du volant."

Unité de commande chauffée

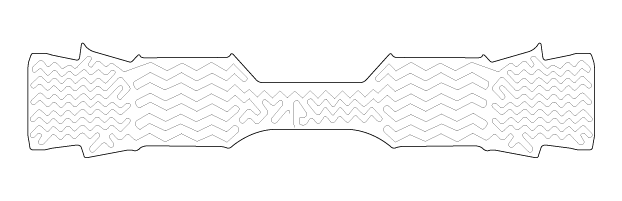

Plaquette chauffée

Spécifications

lément		SPÉCIFICATION
Tension		13,5 V
Résistance de la plaquette chauffée		1,6 ~ 2,0 Ω ± 10%
Résistance NTC		10,0 kΩ ± 10% (25°C)
Courant		124 A pas plus

Volant de direction chauffé

...

Diagrammes schématiques

Système Diagramme du circuit FONCTION DE LA BORNE Logement Broche Fonction COULEUR CÂBLE Plaquette ...
