| REMPLACEMENT |
Lorsque le récepteur arrive pour le remplacement :
|
Il est important de vous assurer que le récepteur correct est utilisé
pour remplacer la pièce défaillante, c'est à dire, une ligne basse et
non haute pour obtenir les valeurs seuils d'avertissement de gonflage
correct.
|
| 1. |
Débranchez la batterie du véhicule.
|
| 2. |
Retirez la boîte à gants.
(Voir le groupe BD - "Tableau de bord")
|
| 3. |
Déposez le récepteur (A) et fixer le support sur la nouvelle pièce.
|
| 4. |
Sécurisez la nouvelle pièce sur le véhicule et montez le connecteur.
|
| 5. |
Re-branchez la batterie et activez l'allumage.
|
| 6. |
Contrôlez que le témoin SCULPTURE clignote à une vitesse correspondant
à l'indication de l'état vierge.

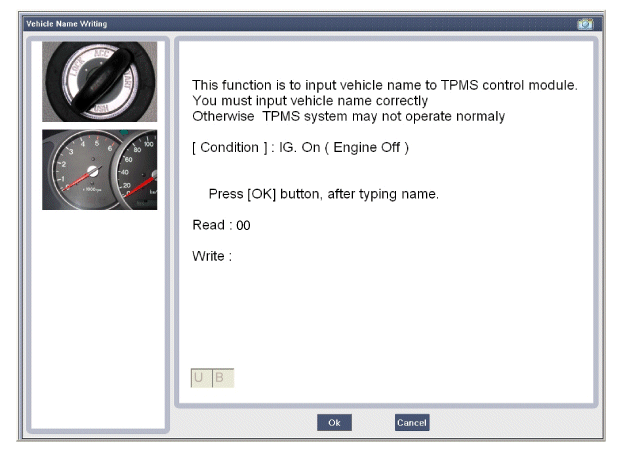

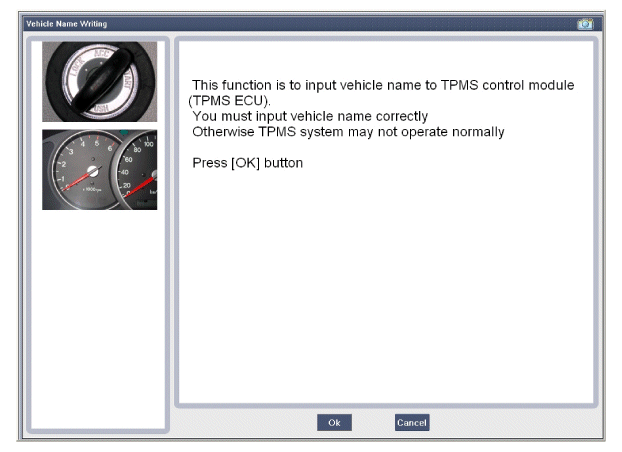

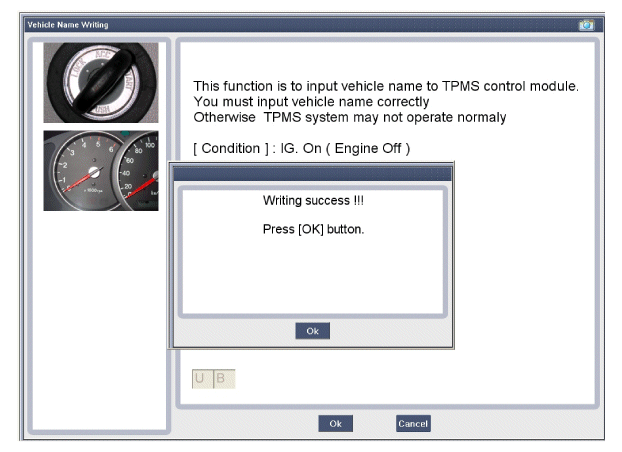

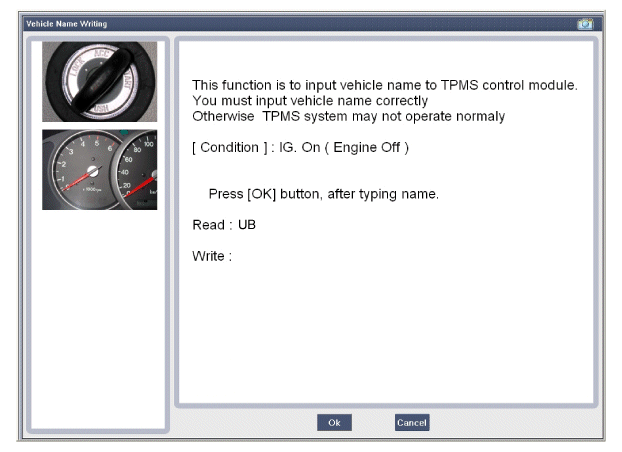

Écriture du nom du véhicule

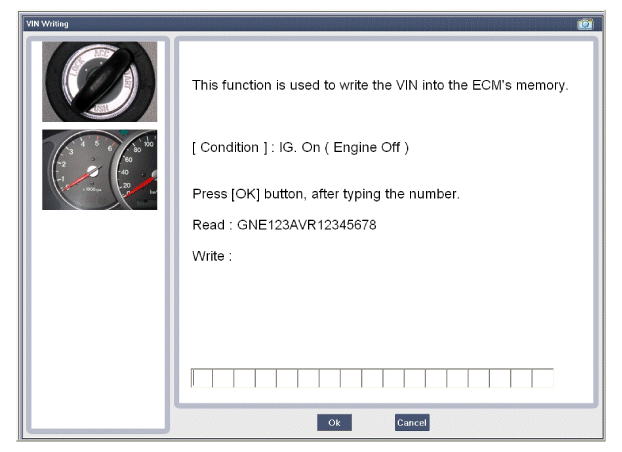

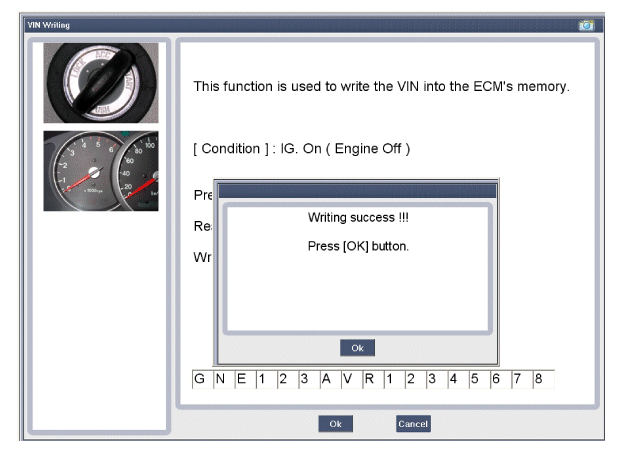

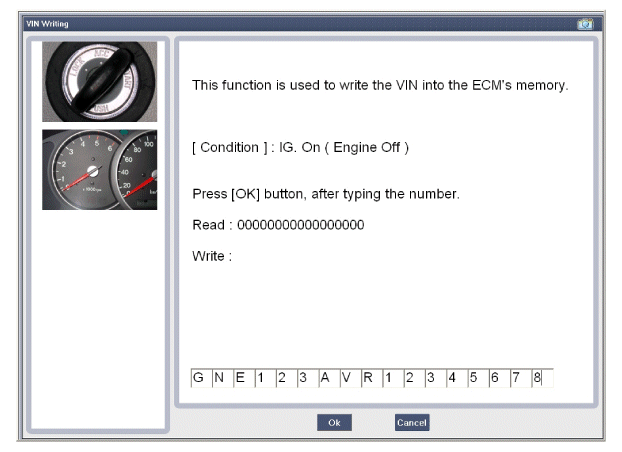

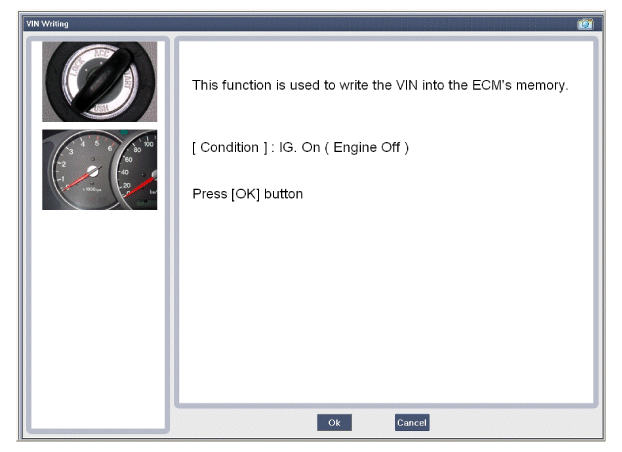

Écriture du VIN
|
