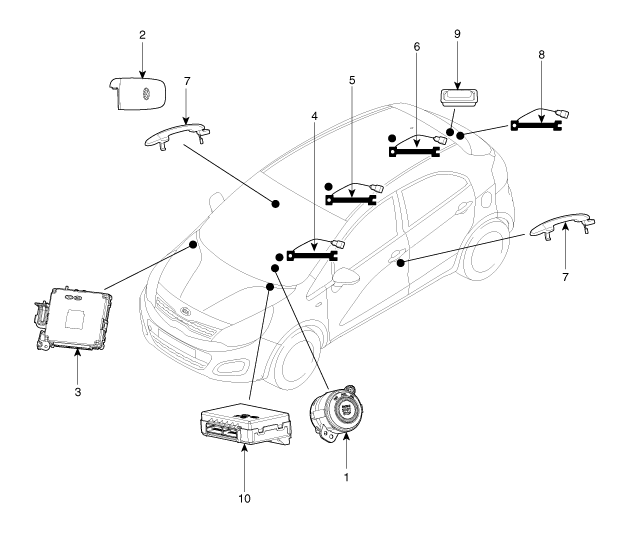

| EMPLACEMENT DES COMPOSANTS |

|
1. Bouton Marche/Arrêt (SSB) 2. Clé FOB 3. Dispositif clé smart 4. Antenne intérieure 1 5. Antenne intérieure 2 |
6. Antenne du coffre 7. Poignée de porte et antenne de porte 8. Antenne du pare-chocs 9. Interrupteur ouverture couvercle du coffre 10. Module de commande de carrosserie (BCM) |
