Kia Rio Revue Technique Automobile: Diagrammes schématiques
Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / Soupape de commande de la pression du carburant / Diagrammes schématiques
| Schéma du circuit |

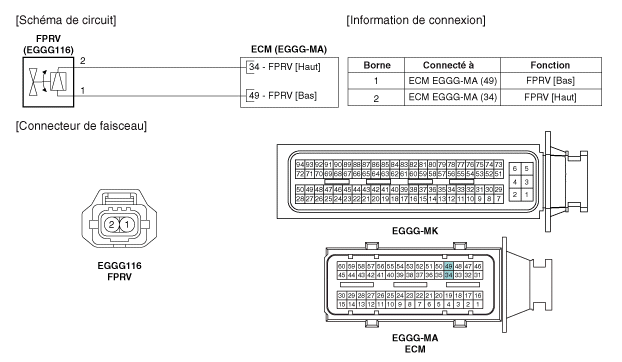

| [M/T] |

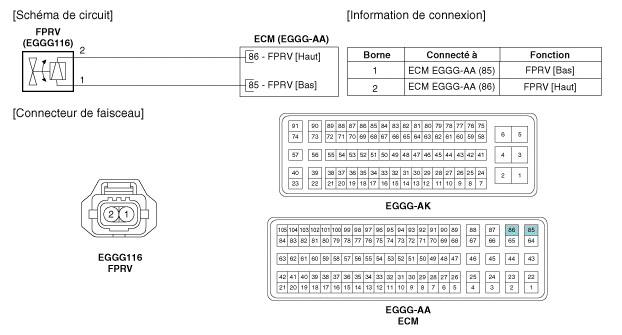

| [A/T] |
Recherche de pannes
Forme d'onde du signal
...
Procédures de réparations
CONTRÔLE
1.
Réglez le contacteur d'allumage en position OFF et débranchez le câble
négatif de la batterie (-).
2.
Débranc ...
