| COMPOSANTS |

|

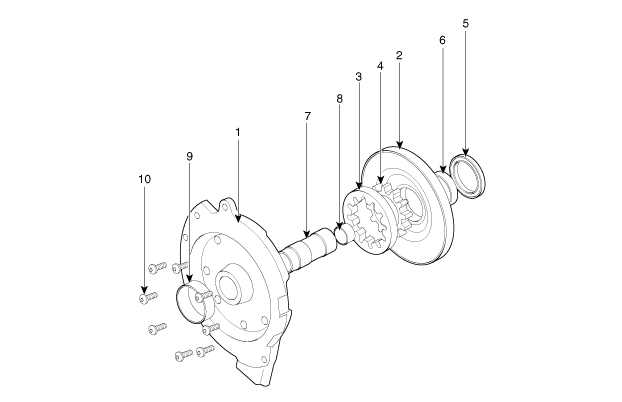

1. Couvre-pompe à huile 2. Carter de la pompe à huile 3. Pignon mené 4. Engrenage d'entraînement 5. Joint étanche d'huile |
6. Logement de douille 7. Arbre de réaction 8. Arbre de réaction de douille 9. Manchon 10. Boulon |

|

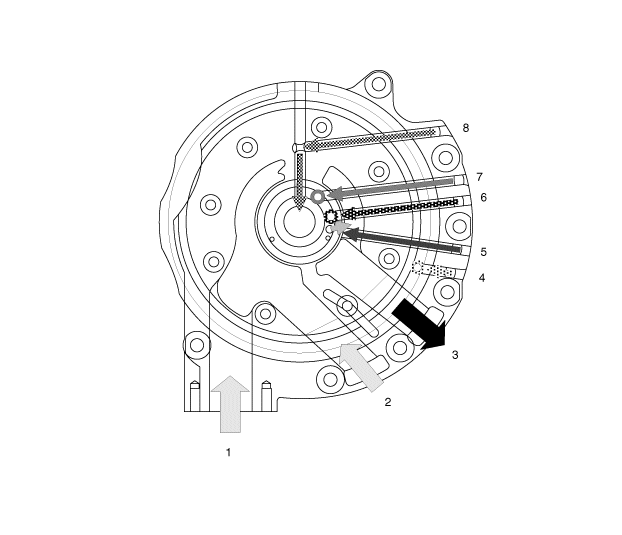

1. Inhalation (filtre à huile) 2. Inhalation (corps de la soupape) 3. Sortie 4. Pression de fonctionnement 26/B |
5. Pression de fonctionnement 35R/C 6. Lubrification 7. Pression d’application de verrouillage d'embrayage 8. Pression de relâchement du verrouillage d'embrayage |
Description et fonctionnement
LiquideDiagrammes schématiques
Schéma du circuit
[M/T]
[A/T]
...
Schéma de débit
Diagramme de puissance
P/N
UD B
LR / B
26/B
35R/C
OD / C
OWC
●
▣ Direction de rotation
▶Ac ...
