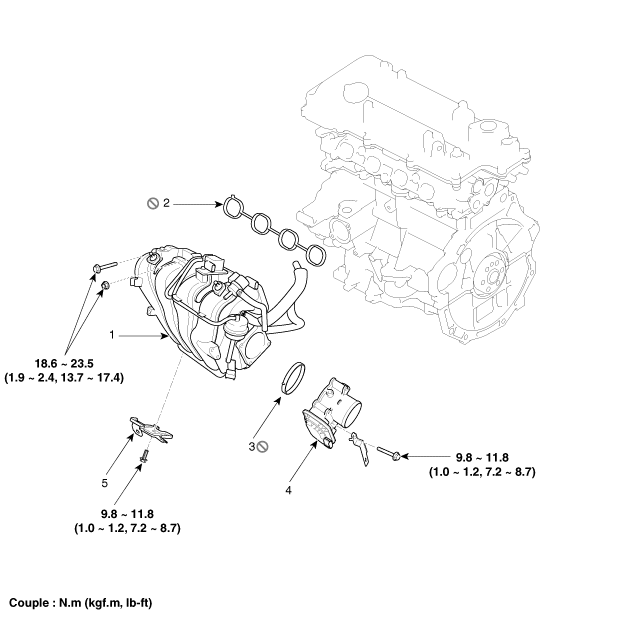

| COMPOSANTS |

|
1. Collecteur d'admission 2. Joint du collecteur d’admission 3. Joint du corps du papillon électronique |
4. Corps du papillon électronique 5. Support |
Procédures de réparationsProcédures de réparations
DÉPOSE
1.
Débranchez le câble négatif de la batterie et attendre au moins 3 minutes
avant de commencer à travailler.
2.
Déposez la garniture du toit.
(Voir groupe carrosserie - "Intérieur")
...
Diagrammes schématiques
Système Diagramme du circuit
FONCTION DE LA BORNE
Logement
Broche
Fonction
COULEUR CÂBLE
Plaquette
A
MASSE
Retour
B
CHAUFFAGE
...
