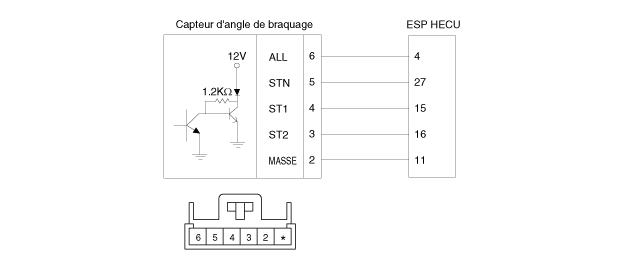

| Description |

|
Description |
SPÉCIFICATION |
|
Tension de fonctionnement |
9 ~ 16 V |
|
Température de fonctionnement |
-30 °C~75 °C |
|
Consommation de courant |
Max. 100 mA |
|
Vitesse de l'angle de direction |
Max. ± 1 500 °/sec |
|
Tension (haute) |
3,0 V ~ 4,1 V |
|
Tension (basse) |
1,3 V ~ 2,0 V |
|
Impulsion du cycle de service |
40 ~ 60 % |

| – |
Remplacement du capteur de vitesse de l'angle du volant de direction
|
| – |
Remplacement ou réparation de la colonne de direction
|
| – |
Détection des codes DTC (C1260, C1261)
|
| – |
Remplacement du capteur d'amplitude de lacet et le capteur G
|
| – |
Remplacement de HECU
|

| 1. |
Branchez GDS. (ligne CAN ou connecteur OBD)
|
| 2. |
Tournez l'interrupteur d'allumage sur ON.
|
| 3. |
Appuyez sur le bouton de calibrage du capteur de l'angle de direction
du volant.
|
| 4. |
La procédure de calibrage HECU est effectuée.
(Calibrage enregistré, codes DTC supprimés)
|
| 5. |
Désactivez l'interrupteur d'allumage après la procédure de calibrage.
|
| 6. |
Vérifiez le succès ou la défaillance du calibrage.
|
