| COMPOSANTS |

|

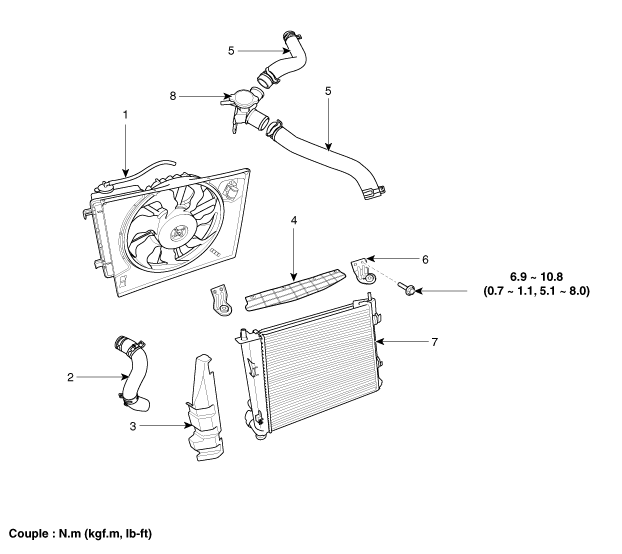

1. Ensemble du ventilateur de refroidissement et du réservoir 2. Flexible inférieur du radiateur 3. Carter d'air 4. Couvercle supérieur 5. Flexible supérieur du radiateur |
6. Goulot de remplissage 7. Support de fixation du radiateur 8. Ensemble du radiateur 9. Isolant de fixation |
Radiateur
Procédures de réparationsProcédures de réparations
Dépose et pose
1.
Enlevez le carter du moteur.
2.
Débranchez la borne négative de la batterie.
Couple de serrage:
Sans capteur de batterie :
7,8 ~ 9,8 N·m (0,8 ~ 1,0 kgf·m, 5,8 ...
