Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Sièges électriques / Siège avant / Composants et emplacement des composants

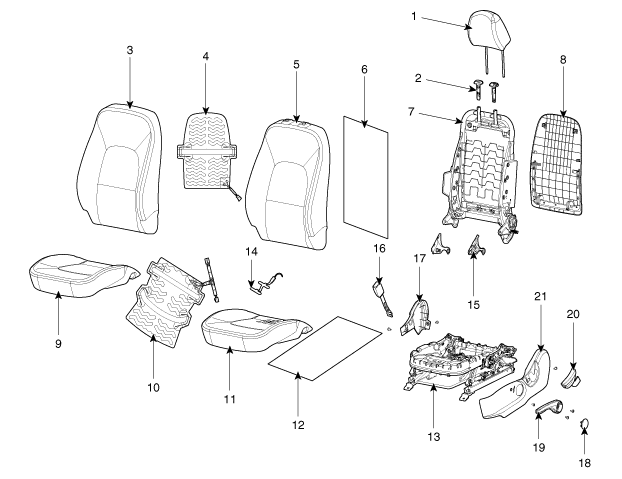

COMPOSANTS

1. Appuie-tête
2. Guide de l'appuie-tête
3. Revêtement du dossier du siège avant
4. Chauffage du dossier du siège avant
5. Rembourrage du dossier de siège avant
6. Poignée de réglage d'inclinaison du siège avant
7. Ensemble de l'armature du dossier de siège avant
8. Panneau du dossier de siège avant
9. Revêtement de l'assise du siège avant
10. Chauffage de l'assise de siège avant
11. Rembourrage de l'assise de siège avant

12. Poignée de réglage d'inclinaison du coussin de siège avant
13. Ensemble de l'armature du coussin de siège avant
14. Tapis SBR
15. Recouvrement de l'inclineur avant
16. Boucle de la ceinture de sécurité avant
17. Revêtement intérieur du bouclier
18. Capuchon du levier de pompage
19. Levier de pompage
20. Bouton de l’inclineur
21. Revêtement extérieur du bouclier

Siège avant

...

Procédures de réparations

REMPLACEMENT Remplacement de l'ensemble du siège avant 1. Après avoir desserré les boulons de fixation du siège avant, déposez le siège avant (A). ...
