DÉPOSE |
1. |
Débranchez la borne négative (-) de la batterie.
|
2. |
Déposez le recouvrement supérieur de la gripple du radiateur (A) après
avoir détaché les clips.
|
3. |
Desserrez les boulons de fixation des phares (2 pièces) et déconnectez
le connecteur des phares (A). Déposez ensuite l'ensemble du phare (B).
|
4. |
Déposez le bouchon antipoussière (A) et déconnectez le connecteur. Déposez
ensuite l'ampoule (B) du phare (haut/bas).
|
5. |
Déposez l'ampoule du clignotant.
|
INSTALLATION |
1. |
Installez l'ensemble du phare après avoir connecté le connecteur.
|
2. |
Installez le couvercle supérieur de la grille du radiateur.
|
3. |
Brancher la borne négative (-) de la batterie.
|
RÉGLAGE |
INSTRUCTIONS DE RÉGLAGE DES PHARES |
Là où elles existent, veillez à respecter les réglementations locales
de réglage des phares.
|
1. |
Gonflez les pneumatiques à la pression spécifiée et délestez le véhicule
de tout poids additionnel autre que le conducteur, la roue de secours
et les outils.
|
2. |
Le véhicule doit être placé sur une surface plane.
|
3. |

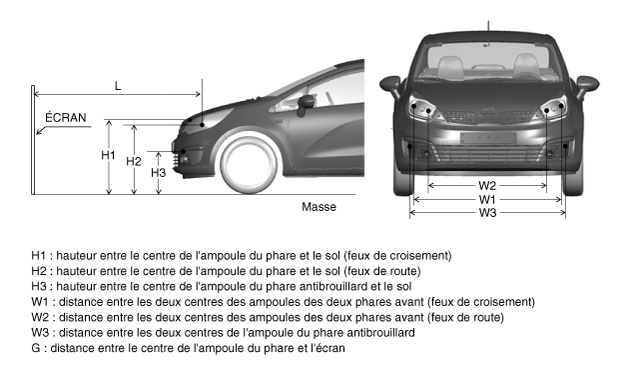

Tracez des lignes verticales (lignes verticales passant par les centres
respectifs des phares) et une ligne horizontale (ligne passant par le
centre des phares) sur l′écran.
|
4. |
Les phares et la batterie étant en bon état, réglez les phares afin
que la partie la plus lumineuse se situe sur les lignes horizontales
et verticales.
A : vertical
B : horizontal

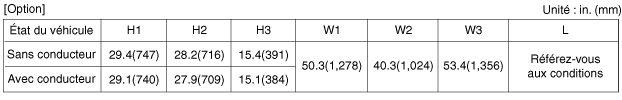

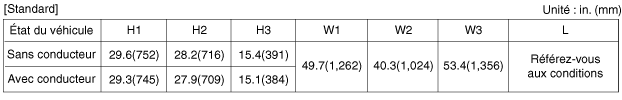

(4 portes)
(MFR sans type HLLD)
(MFR avec type HLLD)
(5 portes)
(MFR/Projection sans type HLLD)
(MFR/Projection avec type HLLD)
|
(4 portes) |
(5 portes) |
1. |

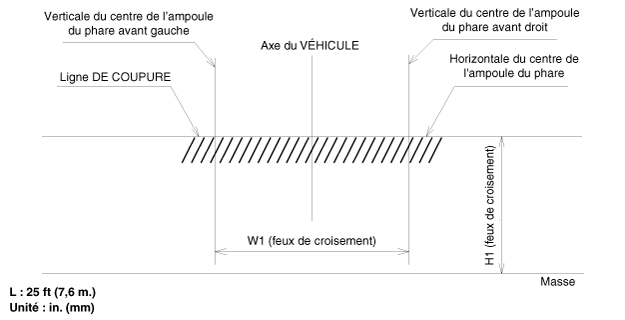

Phare (feux de croisement)
|
2. |

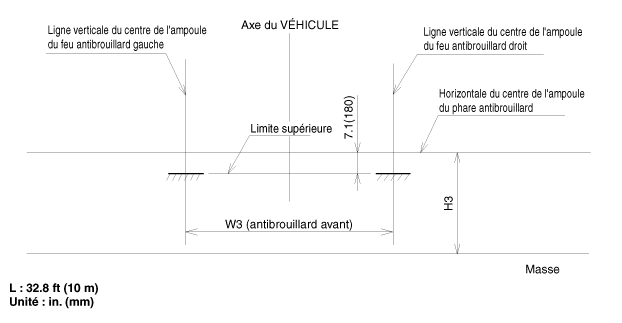

Allumez les feux antibrouillard avant sans conducteur à bord du véhicule.
La ligne de coupure doit être projetée dans les limites acceptables
(zone ombrée).
|
