Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Système d'éclairage / À phares / Composants et emplacement des composants

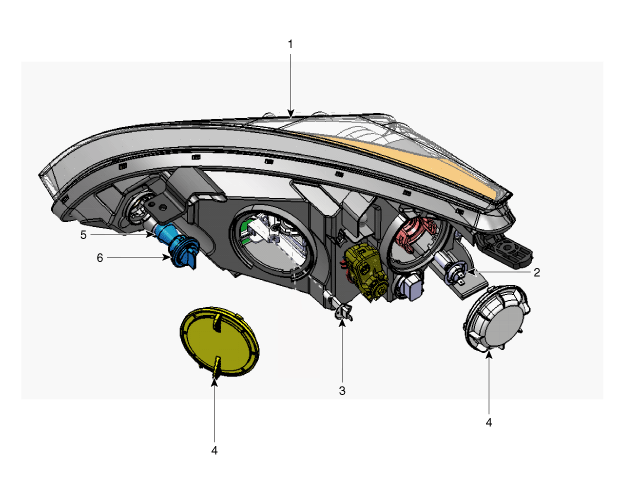

composant

1. Lentilles de phare et bloc de logement
2. Ampoule du phare (bas)
3. Ampoule du phare (Haut)

4. Couvercle pare-poussière
5. Ampoule du clignotant
6. Douille
