| composant |

|

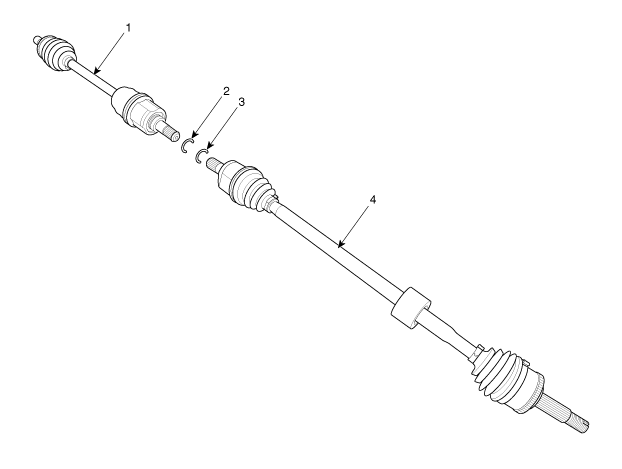

1. Arbre de transmission (G) 2. Circlip |
3. Circlip 4. Arbre de transmission (D) |
Procédures de réparationsDiagrammes schématiques
Système Diagramme du circuit
FONCTION DE LA BORNE
Logement
Broche
Fonction
COULEUR CÂBLE
Plaquette
A
MASSE
Retour
B
CHAUFFAGE
...
Procédures de réparations
DÉPOSE
[Essence 1,4 MPI / 1,6 GDI]
1.
Déposez les éléments suivants :
•
Ensemble du filtre à air (A) et conduite d'air (B).
(Voir "Système d'admission et d'échappement" du groupe EM.)
...
