Contrôle |
1. |
On pourra diagnostiquer rapidement les défauts du désembueur de vitre
arrière avec GDS. GDS peut faire fonctionner l'actionneur, réaliser
le contrôle des valeurs d'entrée/sortie et l'auto-diagnostic
|
2. |

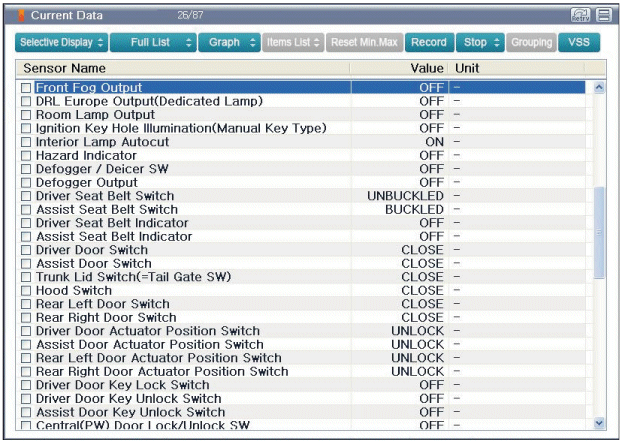

Sélectionnez "Données courantes" si vous contrôlez les données courantes
du système de désembuage du pare-brise arrière. Cela fournit l'état
d'entrée/sortie du désembueur de vitre arrière.
|
3. |

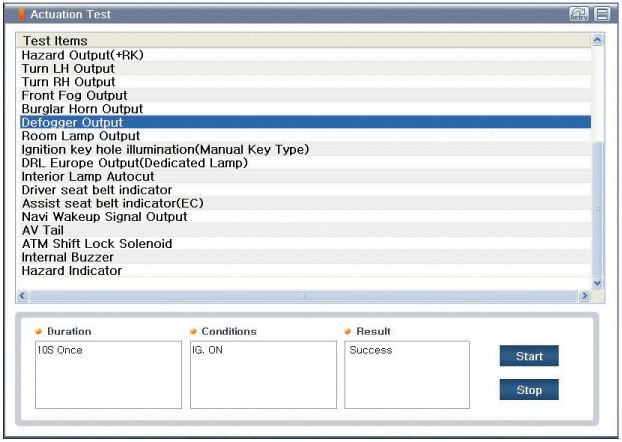

Si vous contrôlez le fonctionnement du désembueur de vitre arrière,
sélectionnez "Test d'activation".
|
DÉPOSE |
1. |
Débranchez la borne négative (-) de la batterie.
|
2. |
Avec un tournevis ou un dispositif de dépose, déposez l'unité de commande
du chauffage (A).
|
3. |
Débranchez les connecteurs (A) et le flexible (B).
|
INSTALLATION |
1. |
Branchez le connecteur et le flexible.
|
2. |
Installez l'unité de commande de chauffage.
|
Composants et emplacement des composants
COMPOSANTS
[Pas le type ISG]
1. Plaquette d’isolation de la batterie
2. Batterie
3. Bac de la batterie
4. Support de fixation de la batterie
5. Ensemble de ECM & de support
...
Remplacement des ampoules des phares avant, feux de position, clignotants, catadioptres
latéraux et phares antibrouillard avant
■ 4 porte
• 4 porte
(1) Phares avant (pleins phares et feux de jour/de croisement)
(2) Feux de position
(3) Clignotant avant
(4) Phare antibrouillard avant *
■ 5 porte - Type A
■ 5 porte - Type B
• 5 porte
(1) Phares avant (pleins phares)
(2) Phares avant (feux de croisemen ...
