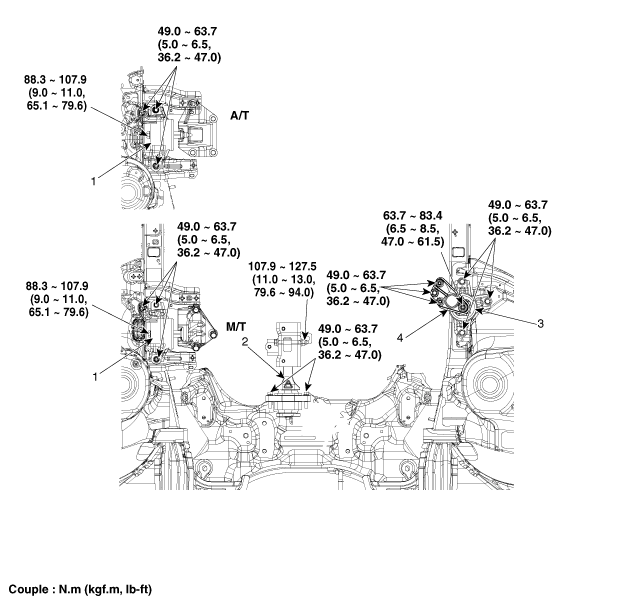

COMPOSANTS |
1. Support de la boîte de vitesses 2. Support de la tige de rouleau |
3 Support de fixation du moteur 4. Support du moteur |
Description et fonctionnement
Description
Le capteur de position de l′arbre à cames (CMPS) est un capteur à effet Hall
qui détecte la position du vilebrequin à l′aide d′un élément à effet Hall.
Il est relié au capteur de position du vilebrequin (CKPS) et il détecte la position
du piston ...
Diagrammes schématiques
Système Diagramme du circuit
Schéma du circuit MDPS
Connecteur de faisceau de câblage
CONNECTEUR
N° de BROCHE
Nom de broche
Description
Spécification
Connecteur A 8 broches signal du c ...
