Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / Electrovanne d′admission variable (VIS) / Diagrammes schématiques

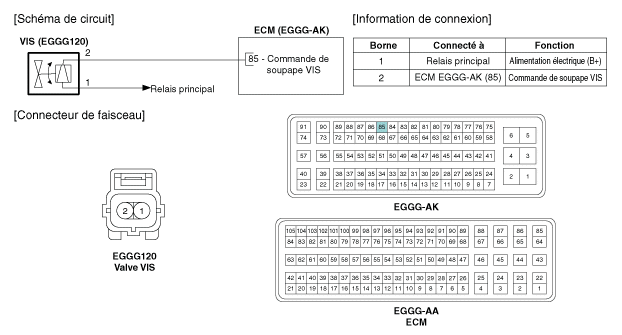

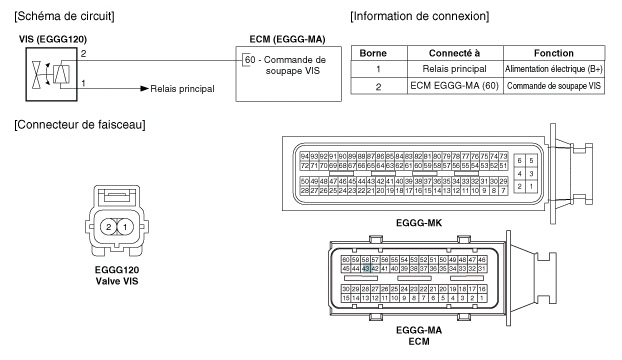

Schéma du circuit

[M/T]

[A/T]

Spécifications

SPÉCIFICATION lément SPÉCIFICATION Résistance de la bobine (Ω) 30,0 ~ 35,0 [20 °C (68 °F)] ...

Procédures de réparations

CONTRÔLE 1. Tournez l′interrupteur d′allumage sur OFF. 2. Débranchez le connecteur de soupape VIS. 3. ...
