Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / Commande de réglage du débit d′huile (OCV) du système CVVT / Diagrammes schématiques

Schéma du circuit

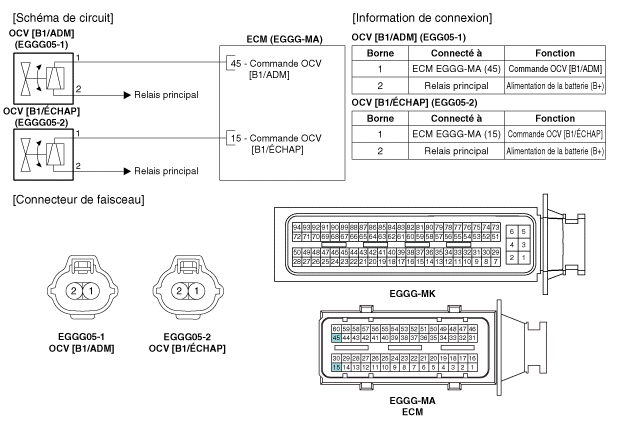

[M/T]

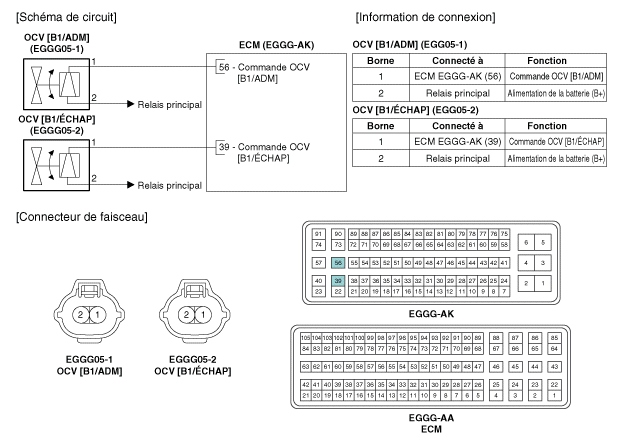

[A/T]

Spécifications

SPÉCIFICATION lément SPÉCIFICATION Résistance de la bobine (Ω) 6,9 ~ 7,9 [20 °C (68 °F)] ...

Procédures de réparations

CONTRÔLE 1. Tournez l′interrupteur d′allumage sur OFF. 2. Débrancher le connecteur OCV. 3. Mesurez ...
