Kia Rio Revue Technique Automobile: Diagrammes schématiques
Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / À CAPTEUR d′oxygène chauffé (HO2S) / Diagrammes schématiques
| Schéma du circuit |

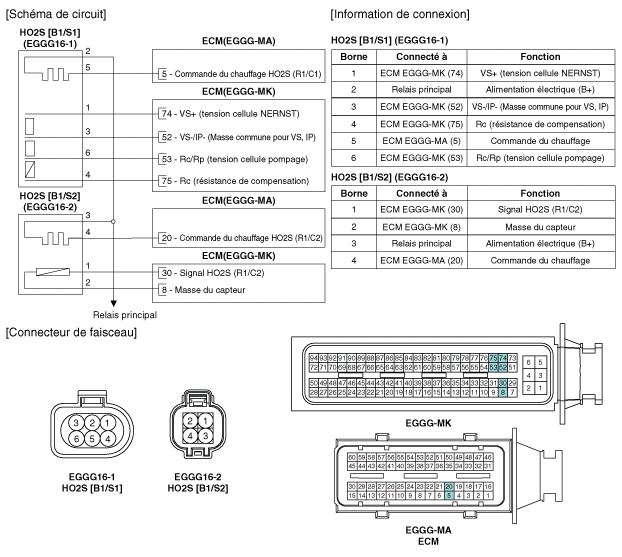

| [M/T] |

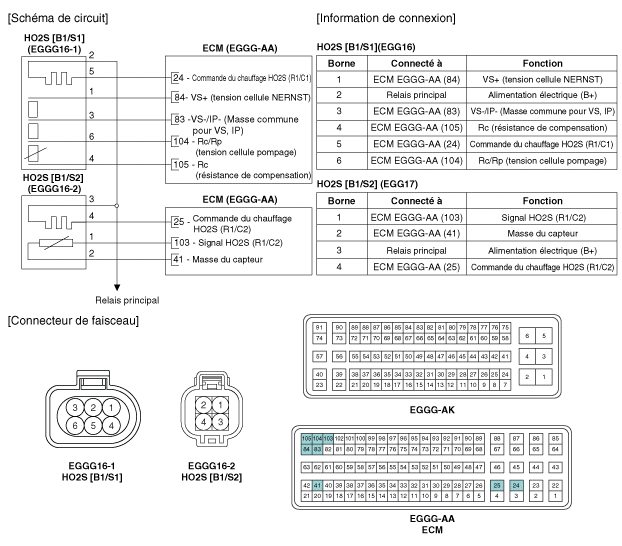

| [A/T] |
Recherche de pannes
Forme d'onde du signal
...
Procédures de réparations
CONTRÔLE
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Débranchez le connecteur HO2S.
3.
Mesurez ...
