Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / À capteur de position du vilebrequin (CKPS) / Diagrammes schématiques

Schéma du circuit

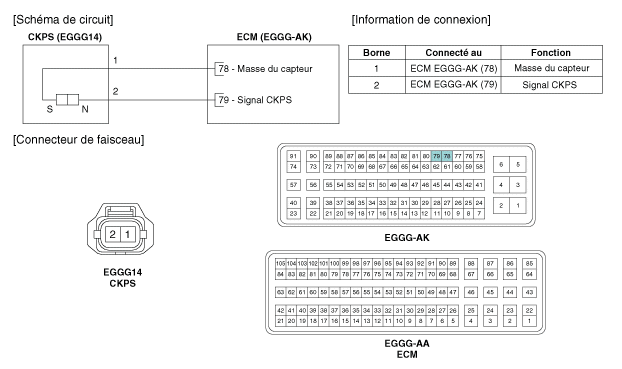

[TM (PAS D'ISG)]

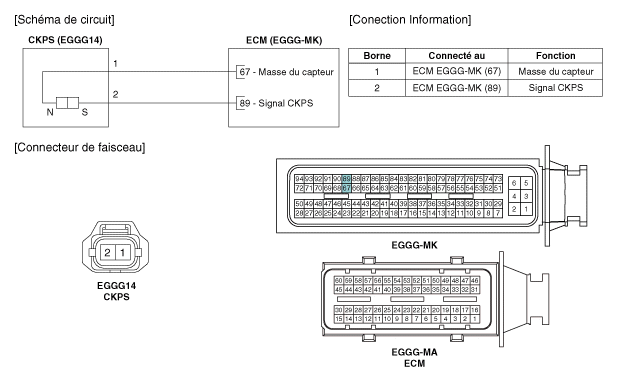

[TM (ISG)]

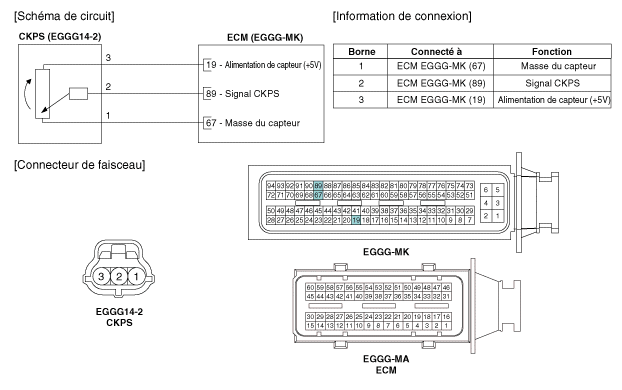

[TA (PAS D'ISG)]
