Kia Rio Revue Technique Automobile / Système de chauffage ventilation et climatisation / Contrôleur / Unité de commande du chauffage et du climatiseur (MANUELLE) / Diagrammes schématiques

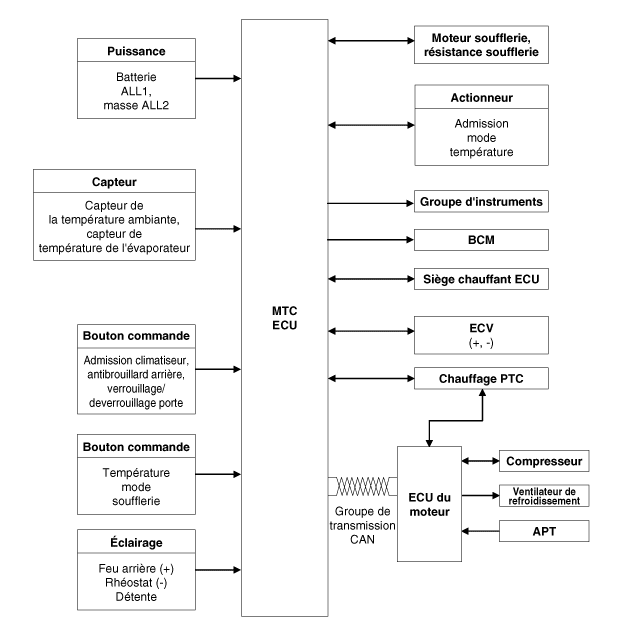

DIAGRAMME SCHÉMATIQUE

Composants et emplacement des composants

COMPOSANTS FONCTION DES BROCHES DES CONNECTEURS CONNECTEUR N° de BROCHE Fonction CONNECTEUR N° de BROCHE ...

Procédures de réparations

REMPLACEMENT 1. Débranchez la borne négative (-) de la batterie. 2. Enlevez l'unité de commande du climatiseur et du chauffage (A ...

Autres materiaux:

Procédures de réparation
Contrôle Interrupteur et activation du verrouillage de porte avant 1. Enlevez la garniture de porte avant. (Voir le groupe Carrosserie - Porte avant) 2. Déposez l'attache de porte avant. (Voir le groupe Carro ...

Sélection du mode
Le bouton de sélection du mode commande la direction du débit d'air dans le système de ventilation. L'air peut être dirigé vers le plancher, aux évents du tableau de bord ou au parebrise. Six symboles représentent les positions de ventilation (visage, niveau combiné, plancher, planc ...
