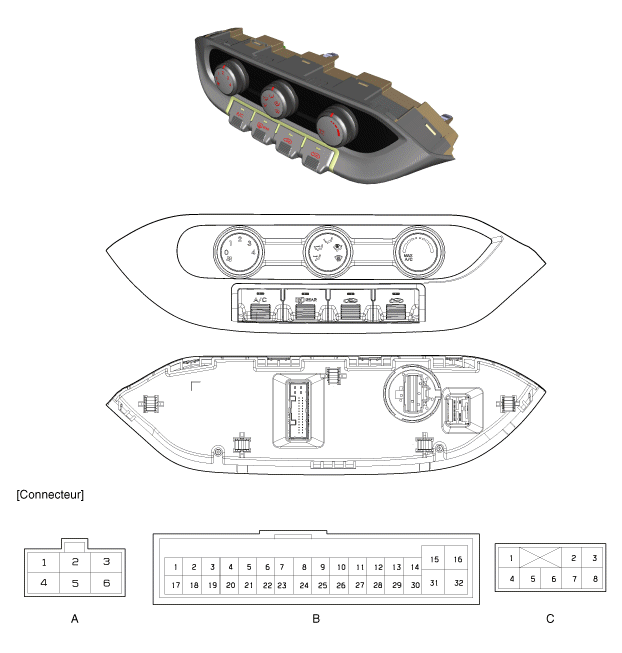

| COMPOSANTS |

|
CONNECTEUR |
N° de BROCHE |
Fonction |
CONNECTEUR |
N° de BROCHE |
Fonction |
|
A |
1 |
masse |
B |
18 |
Rétroaction de l'actionneur d'admission |
|
2 |
Moyen haut |
19 |
Rétroaction de l'actionneur de température |
||
|
3 |
Moyen bas |
20 |
Vref (5V) |
||
|
4 |
élevée |
21 |
Sélection verrouillage/déverrouillage |
||
|
5 |
Bas |
22 |
Indicateur de verrouillage de porte |
||
|
6 |
- |
23 |
Interrupteur de dégivrage arrière (bas) |
||
|
B |
1 |
Actionneur de mode (évent) |
24 |
HTD (indicateur dégivrage arrière) |
|
|
2 |
Activateur de moteur (Désembuage) |
25 |
Sortie détente (+) |
||
|
3 |
Actionneur d'admission (Air frais) |
26 |
- |
||
|
4 |
ACTIONNEUR D'ADMISSION (RECIRCULATION) |
27 |
À CAPTEUR de la température de l′évaporateur |
||
|
5 |
Actionneur tempéature (FROID) |
28 |
CAPTEUR DE TEMPÉRATURE AMBIANTE |
||
|
6 |
TActionneur tempéature (CHAUD) |
29 |
- |
||
|
7 |
Signal PTC ON |
30 |
- |
||
|
8 |
RELAIS PTC N° 2 |
31 |
ENTRÉE ECV |
||
|
9 |
RELAIS PTC N° 3 |
32 |
SORTIE ECV |
||
|
10 |
Signal du siège-chauffant (bas) - Conducteur |
C |
1 |
ALL 2 |
|
|
11 |
Signal du siège-chauffant (haut) - Conducteur |
2 |
RHEOSTAT (ÉCL-) |
||
|
12 |
- |
3 |
Masse du capteur |
||
|
13 |
CAN "BAS" |
4 |
Batterie (+) |
||
|
14 |
CAN "HAUT" |
5 |
Feux arrière (+) |
||
|
15 |
Rétroaction soufflerie |
6 |
Signal commun de la soufflerie (-) |
||
|
16 |
masse |
7 |
ALL 1 |
||
|
17 |
Rétroaction de l'actionneur de mode |
8 |
masse |
Diagrammes schématiquesComposants et emplacement des composants
emplacement des composants
1. L'axe de torsion arrière
2. Amortisseur
3. Ensemble du ressort hélicoïdal
4. Disque arrière
...
Procédures de réparation
DÉPOSE
1.
Déconnectez la borne négative de la batterie.
2.
Enlevez le système audio.
(Reportez-vous au groupe BE - "Audio")
3.
Débranchez le connecteur du bouton marche/arrêt (A). ...
