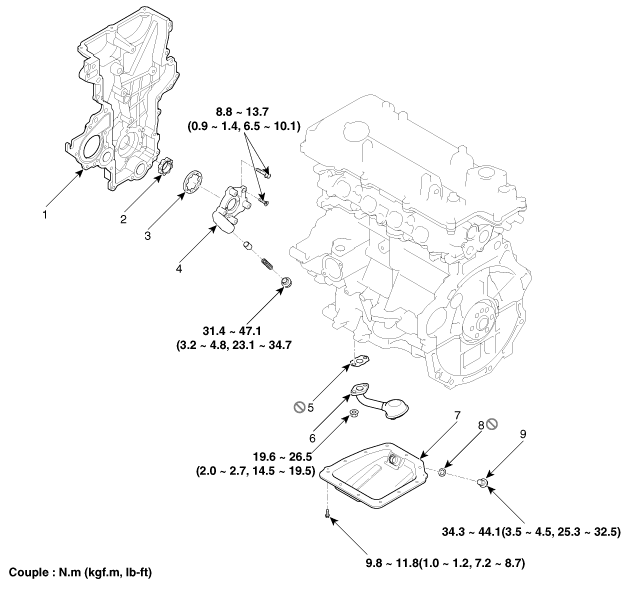

COMPOSANTS |
1. Couvercle de la chaîne de distribution 2. Rotor intérieur 3. Rotor extérieur 4. Couvercle de pompe 5. Joint d’étanchéité |
6. Crépine d'huile 7. Carter d’huile 8. Joint de bouchon de vidange 9. Bouchon de vidange d'huile |
Recherche de pannes
FORME D'ONDE
[NON-ISG]
Cet exemple montre une forme d’onde typique du capteur de position du vilebrequin
(CKPS) et du capteur de position de l’arbre à cames (CMPS) au ralenti. PCM contrôle
la distribution de l’injection à l’aide de ces signau ...
Composants et emplacement des composants
COMPOSANTS
Connecteur de l'unité de tête AVN (A/V
et Navigation)
NON
CONNECTEUR A
CONNECTEUR B
1
Haut-parleur arrière gauche -
-
2
Haut-parleur ...
