Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Témoins et jauges / Groupe d'instruments / Diagrammes schématiques

Schéma du circuit

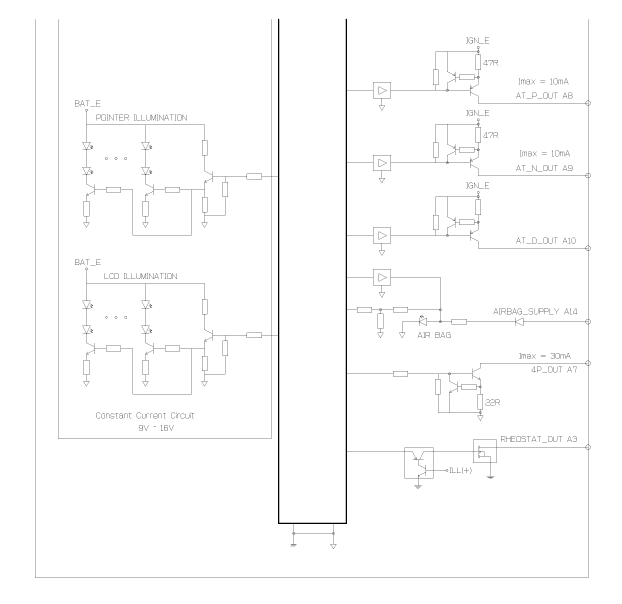

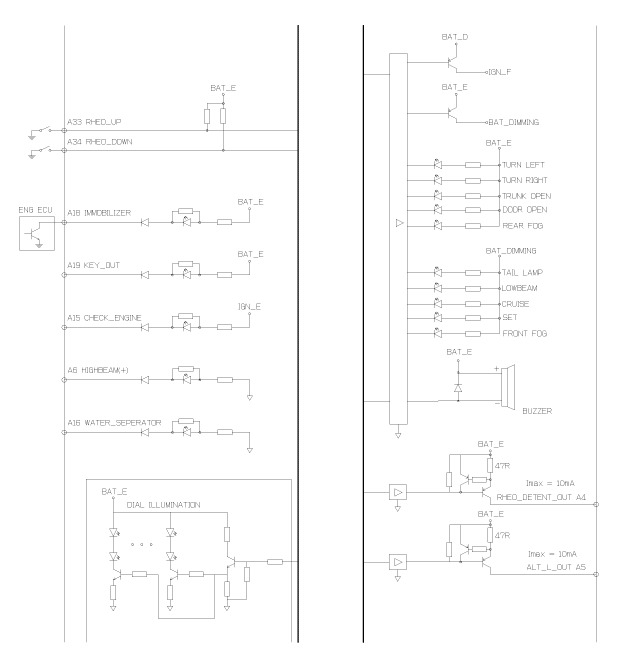

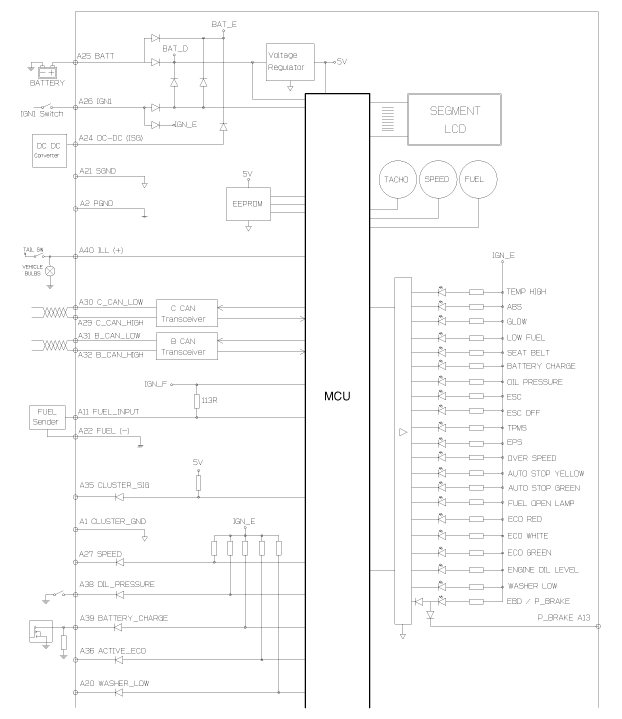

[STANDARD]

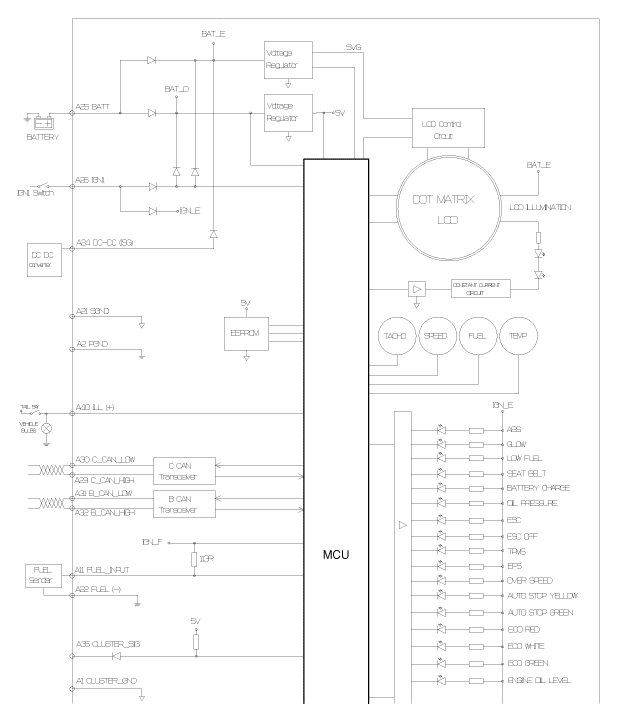

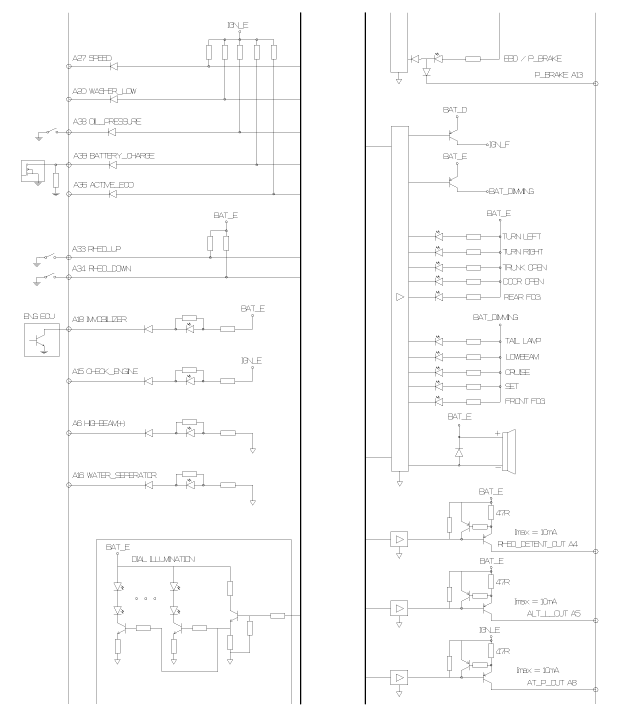

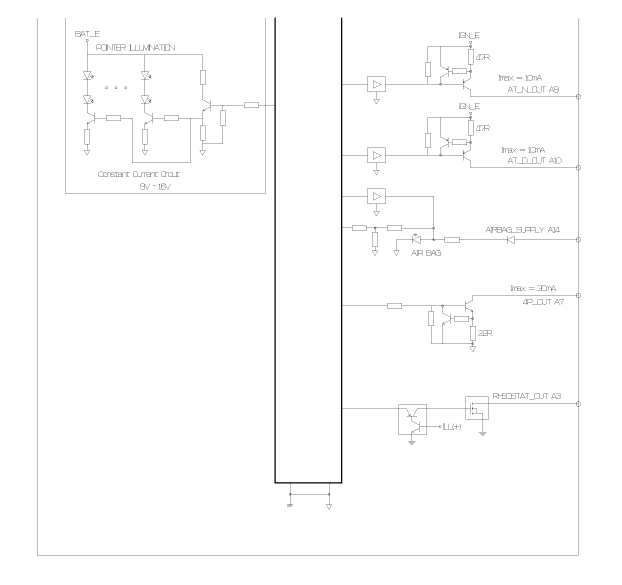

[Supervision]

Composants et emplacement des composants

COMPOSANTS N° de broche Description N° de broche Description 1 Masse du groupe d'instrument ...

Procédures de réparation

Contrôle Compteur de vitesse 1. Réglez la pression des pneus au niveau spécifié. 2. Placez le véhicule sur un appareil de contr ...
