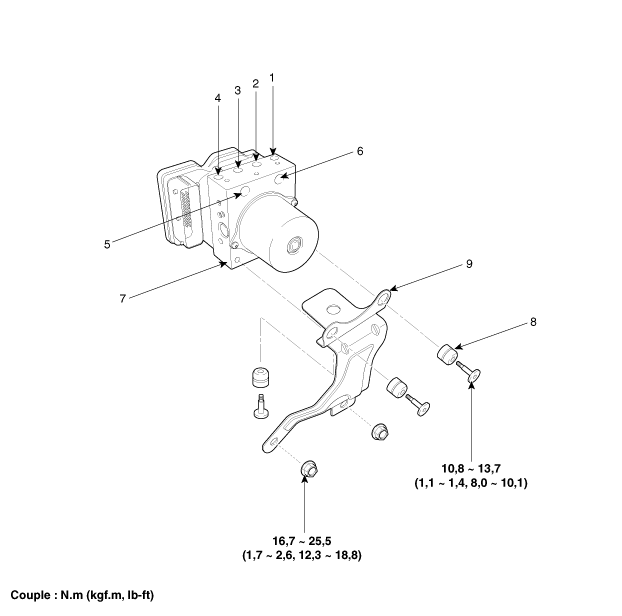

COMPOSANTS

1. Tuyau avant-gauche
2. Tuyau arrière droit
3. Tuyau arrière-gauche
4. Tuyau avant droit
5. MC2

6. MC1
7. Module de contrôle de l'ESP (HECU)
8. Amortisseur
9. Support

Procédures de réparations

DÉPOSE 1. Tournez l'interrupteur d'allumage sur OFF. 2. Tirez vers le haut le verrouillage du connecteur HECU (A), puis débran ...
