| emplacement des composants |

|

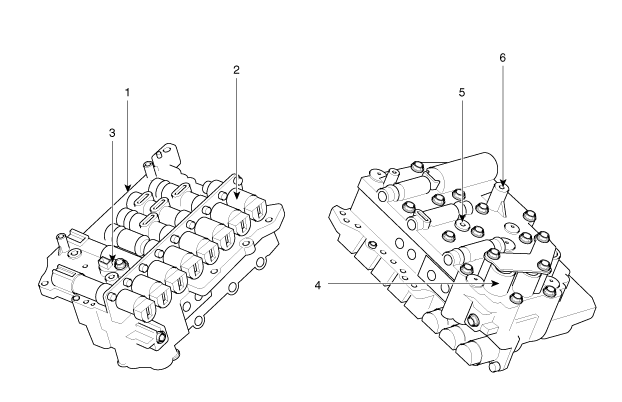

1. Vis de réglage PCV 2. Électrovanne 3. Capteur de température d’huile |
4. Accumulateur 5. Orifice de débit de pression du frein de ralenti et de marche arrière (LR/B) 6. Orifice de débit de pression du frein de vitesse lente (UD/B) |

|

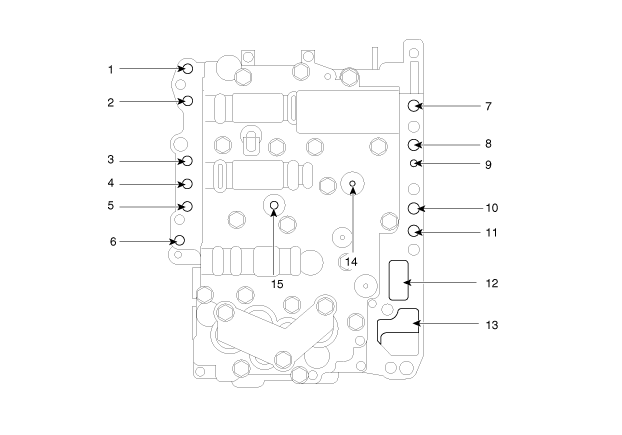

1. Au refroidisseur 2. Du refroidisseur 3. Lubrification (arrière) 4. Pression embrayage OD 5. Pression de réduction (rouge 2) 6. Pression de réduction (rouge 1) 7. De la pression d'amortisseur 8. À la pression d'amortisseur |
9. Lubrification (avant) 10. Pression de l'embrayage 35R 11. Pression de frein 26 12. De la pompe à huile 13. À la pompe à huile 14. Pression frein UD 15. Pression de marche lente et de marche arrière |
