Kia Rio Revue Technique Automobile / Système d'embrayage / Système d'embrayage / Cylindre de débrayage / Composants et emplacement des composants

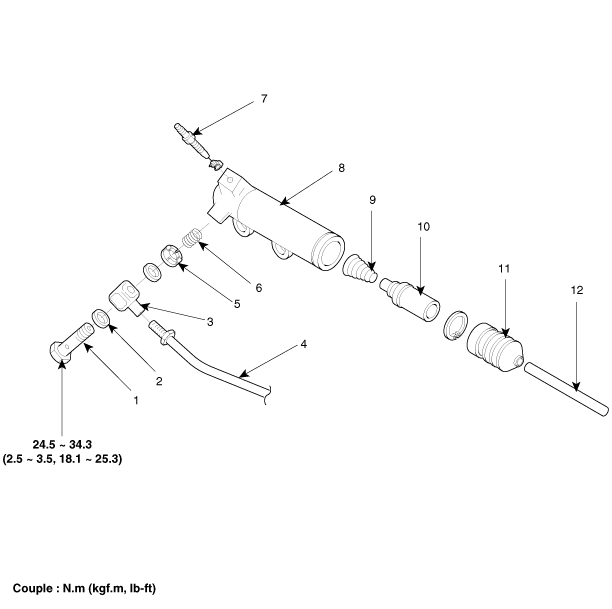

COMPOSANTS

1. Boulon de raccord
2. Joint d’étanchéité
3. Joint du tuyau
4. Câble d'embrayage
5. Plaque de soupape
6. Ressort de soupape

7. Vis de purge
8. Cylindre de débrayage
9. Ressort de rappel
10. Piston
11. Soufflet
12. Tige-poussoir

Cylindre de débrayage

...

Procédures de réparations

DÉPOSE 1. Vidangez le liquide de freins par le bouchon de vidange (A). [M6CF1/M6CF3-1] [M5EF2] 2. Dé ...
