Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système d'embrayage / Système d'embrayage / Couvercle et disque d'embrayage / Composants et emplacement des composants

COMPOSANTS

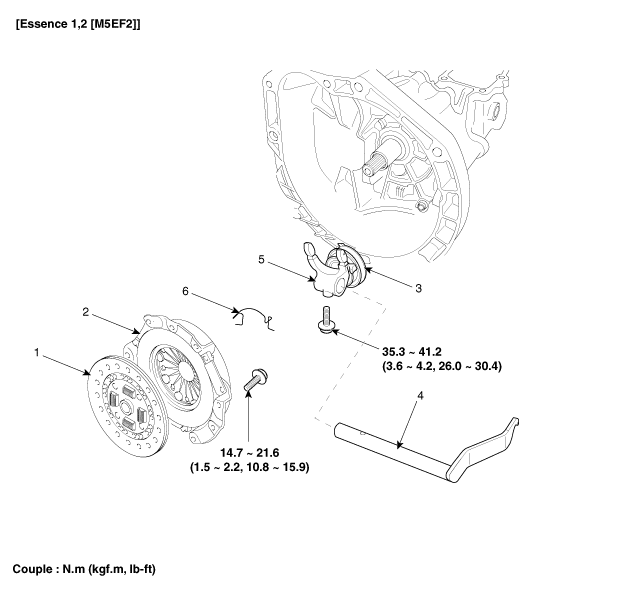

1. Disque d’embrayage
2. Couvercle d’embrayage
3. Roulement de débrayage

4. Ensemble du levier de débrayage
5. Fourchette de débrayage
6. Clip de retour

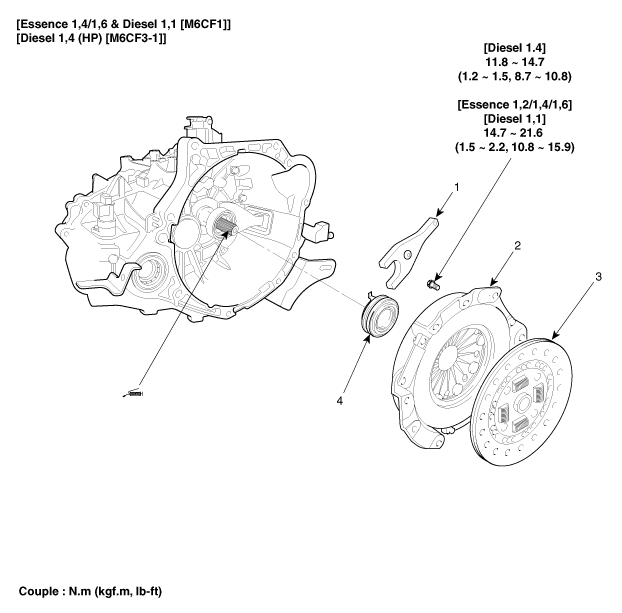

1. Fourchette de débrayage
2. Couvercle d’embrayage

3. Ensemble du disque d’embrayage
4. Roulement de débrayage

Couvercle et disque d'embrayage

...

Procédures de réparations

DÉPOSE 1. Déposez l'ensemble de la boîte de vitesse. (Reportez-vous à "Système de boîte de vitesses manuelle" du groupe MT) ...
