Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / Composants et emplacement des composants

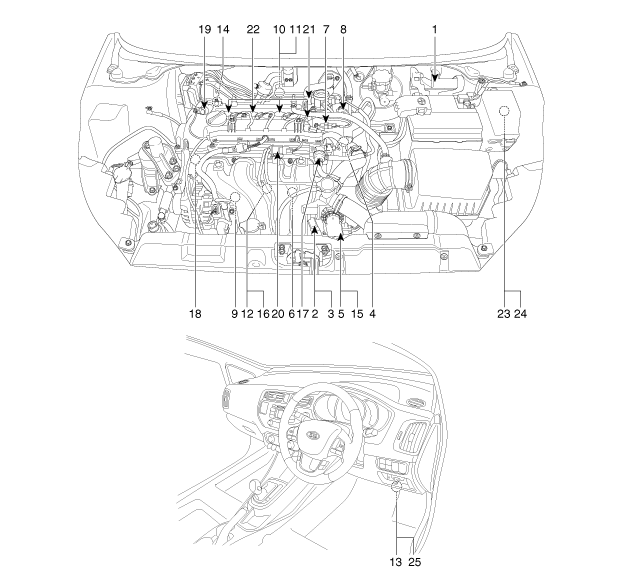

emplacement des composants

1. Module de commande du moteur (ECM)
2. Capteur de pression absolue du collecteur (MAPS)
3. Sonde de température d’air d’admission (IATS)
4. Sonde de température du liquide de refroidissement du moteur (ECTS)
5. Capteur de position du papillon (TPS) [dans module ETC]
6. Capteur de position du vilebrequin (CKPS)
7. Capteur de position de l’arbre à cames (CMPS) [Rangée 1/Admission]
8. Capteur de position de l’arbre à cames (CMPS) [Rangée 1/Échappement]
9. Capteur de détonation (KS)
10. Sonde d’oxygène chauffée (HO2S) [Rangée 1 / Capteur 1]
11. Sonde d’oxygène chauffée (HO2S) [Rangée 1 / Capteur 2]
12. Capteur de pression du rail (RPS)
13. Capteur de position d'accélérateur (APS)

14. Transducteur de pression du climatiseur (APT)
15. Moteur ETC [intégré dans le module ETC]
16. Injecteur
17. Electrovanne de commande de purge (PCSV)
18. Soupape de commande d’huile (OCV) de CVVT [Rangée 1/admission]
19. Soupape de réglage du débit d’huile (OCV) de système CVVT [Rangée 1/Échappement]
20. Électrovanne d’admission variable (VIS)
21. Soupape de commande de pression de carburant (FPCV)
22. Bobine d'allumage
23. Relais principal
24. Relais de la pompe à carburant
25. Connecteur de liaison de données (DLC) [16 fiches]
26. Connecteur de contrôle à usages multiples [20 fiches]

1. Module de commande du moteur (ECM)	2. Capteur de pression absolue du collecteur (MAPS) 3. Sonde de température d’air d’admission (IATS)

4. Sonde de température du liquide de refroidissement du moteur (ECTS)	5. Capteur de position du papillon (TPS) 15. Moteur ETC

6. Capteur de position du vilebrequin (CKPS)	7. Capteur de position de l’arbre à cames (CMPS) [Rangée 1/Admission] 8. Capteur de position de l’arbre à cames (CMPS) [Rangée 1/Échappement]

9. Capteur de détonation (KS)	10. Sonde d’oxygène chauffée (HO2S) [rangée 1 / capteur 1]

11. Sonde d’oxygène chauffée (HO2S) [rangée 1 / capteur 2]	12. Capteur de pression du rail (RPS) 16. Injecteur

13. Capteur de position d'accélérateur (APS)	14. Transducteur de pression du climatiseur (APT)

17. Electrovanne de commande de purge (PCSV)	18. Soupape de commande d’huile (OCV) de CVVT [Rangée 1/admission]

19. Soupape de réglage du débit d’huile (OCV) de système CVVT [Rangée 1/Échappement]	20. Électrovanne d’admission variable (VIS)

21. Soupape de commande de pression de carburant (FPCV)	22. Bobine d'allumage

23. Relais principal 24. Relais de la pompe à carburant	25. Connecteur de liaison de données (DLC) [16 fiches]

26. Connecteur de contrôle à usages multiples [20 fiches]
