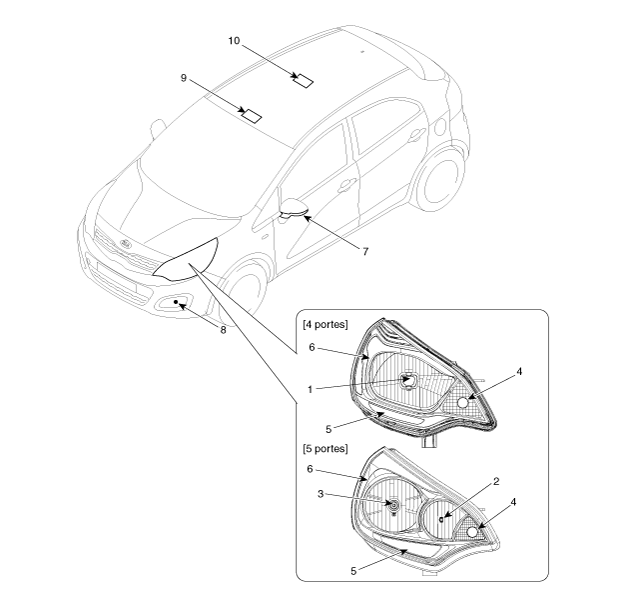

| Emplacement des composants (1) |
|
1. Phare (bas/haut) 2. Phare (Bas) 3. Phare (haut) 4. Clignotant |
5. Feux DRL/de position 6. Feu de position latéral 7. Clignotant (rétroviseur de porte) 8. Feu antibrouillard avant |
9. Lampe de la console au plafond 10. Lampe de l'habitacle |
| Emplacement des composants (2) |

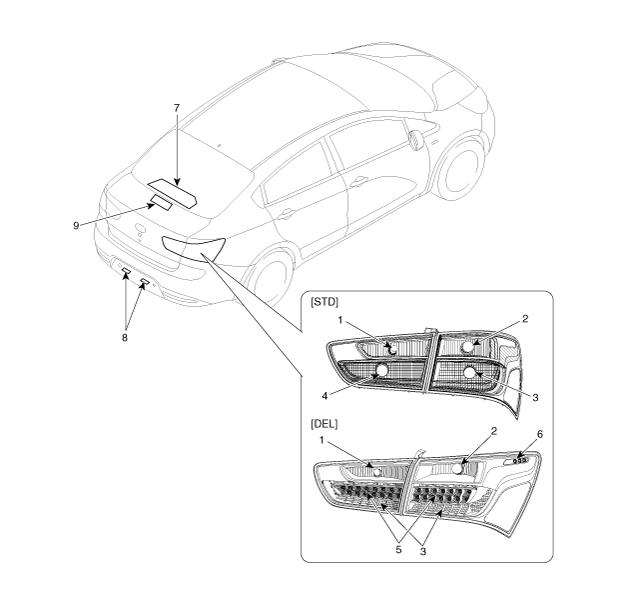

| (4 portes) |
|
1. Feu de recul 2. Clignotant 3. Feux arrière/feux de stop |
4. Feux arrière 5. Feu de stop 6. Feu de position latéral |
7. Feu de stop en hauteur 8. Feux de la plaque d'immatriculation 9. Éclairage du coffre |
| Emplacement du composant (3) |

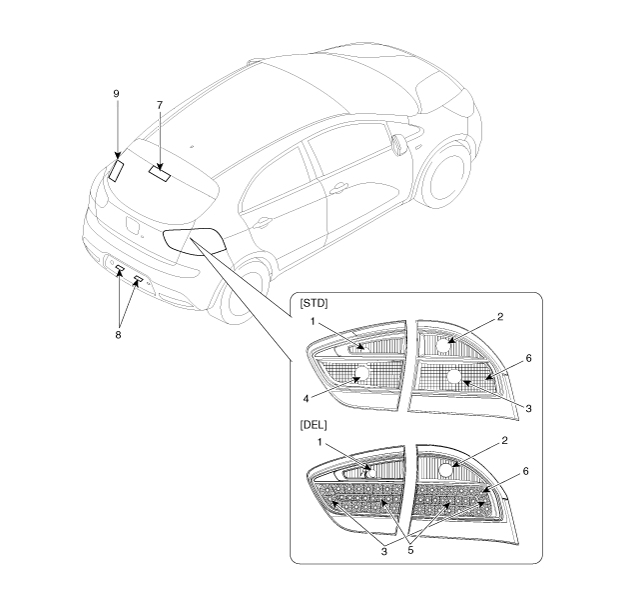

| (5 portes) |
|
1. Feu de recul 2. Clignotant 3. Feux arrière/feux de stop |
4. Feux arrière 5. Feu de stop 6. Feu de position latéral |
7. Feu de stop en hauteur 8. Feux de la plaque d'immatriculation 9. Éclairage du coffre |
Spécifications
Spécification
Élément
Puissance des ampoules (W)
TYPE AMPOULE
AVANT
À phareS AVANT (supérieur)
60/55 ...
À phares
...
Autres materiaux:
Procédures de réparations
CONTRÔLE
1.
Tournez l'interrupteur d'allumage sur OFF.
2.
Débranchez le connecteur d'électrovanne.
3.
Mesurez la résistance entre la borne de signal du capteur et la borne
de la masse ...
