Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Essuie-glace/lave-glace arrière / Composants et emplacement des composants

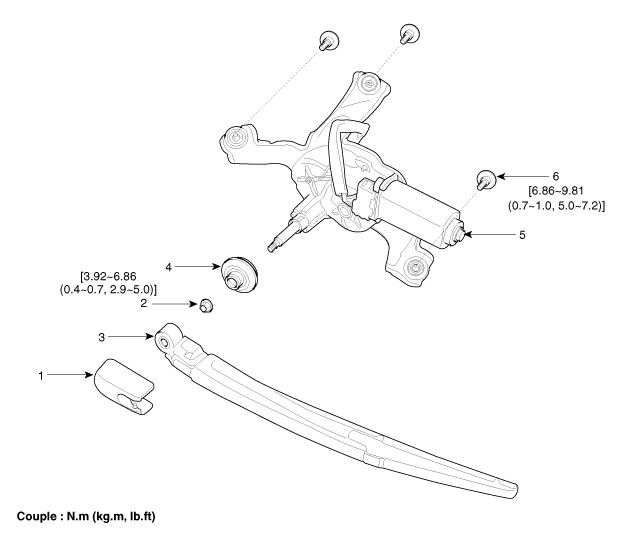

EMPLACEMENT DES COMPOSANTS

1. Couvercle des phares
2. Écrou
3. Bras de l’essuie-glace arrière et lame

4. Garniture (Caoutchouc)
5. Ensemble du moteur d’essuie-glace arrière
6. Boulon

Essuie-glace/lave-glace arrière

...
