Kia Rio Revue Technique Automobile: Description et fonctionnement

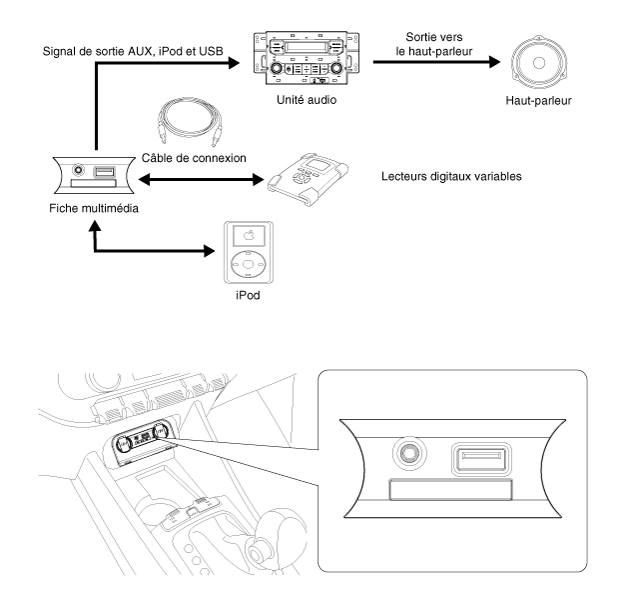

Le jack multimédia sur le couvercle supérieur de la console est pour les clients qui souhaitent écouter de la musique des lecteurs portables externes tels que MP3, iPod, etc. via le système audio du véhicule quand il est connecté à ce jack. Cette option est ajoutée pour le client.

En cas de déformations des appareils connectés à la source AUX, il se peut que l'unité audio ne soit pas défectueuse mais le niveau de sortie des appareils utilisés ne correspond pas à la spécification de l'entrée AUX.

Diagrammes schématiques

Schéma du circuit ...

Procédures de réparation

DÉPOSE 1. Déposez la fiche multimédia (A) à l'aide d'un tournevis ou d'un outil de dépose. &n ...

Autres materiaux:

Composants et emplacement des composants
COMPOSANTS FONCTION DES BROCHES DES CONNECTEURS CONNECTEUR N° de BROCHE Fonction CONNECTEUR N° de BROCHE Fonction A 1 ALL 2 B 17 ...

Composants et emplacement des composants
COMPOSANTS 1. Rotule de la barre de connexion 2. Contre-écrou 3. Clip de soufflets 4. Soufflets 5. Barre de connexion 6. Barre de crémaillère 7. Joint pare poussière 8. Chapeau pare-poussière 9. Joint étanche d'huile ...
