Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Sièges électriques / Siège arrière / Composants et emplacement des composants

COMPOSANTS

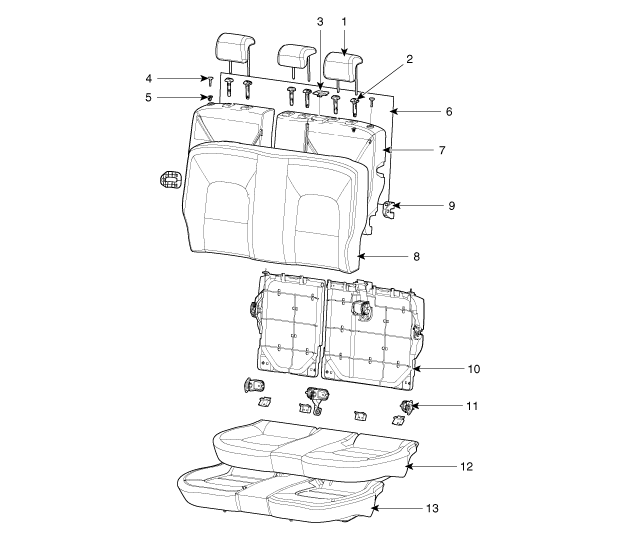

(5 portes, 3 portes)

1. Appuie-tête
2. Guide de l'appuie-tête
3. Guide de la sangle
4. Bouton de la serrure arrière
5. Bague du bouton de retour arrière
6. Poignée de réglage d'inclinaison du siège arrière
7. Rembourrage de dossier de siège arrière

8. Revêtement de dossier de siège arrière
9. Revêtement du verrouillage du dossier de siège arrière
10. Ensemble de l'armature du dossier de siège arrière
11. Ensemble de la charnière du dossier de siège arrière
12. Revêtement du coussin de siège arrière
13. Rembourrage du coussin de siège arrière

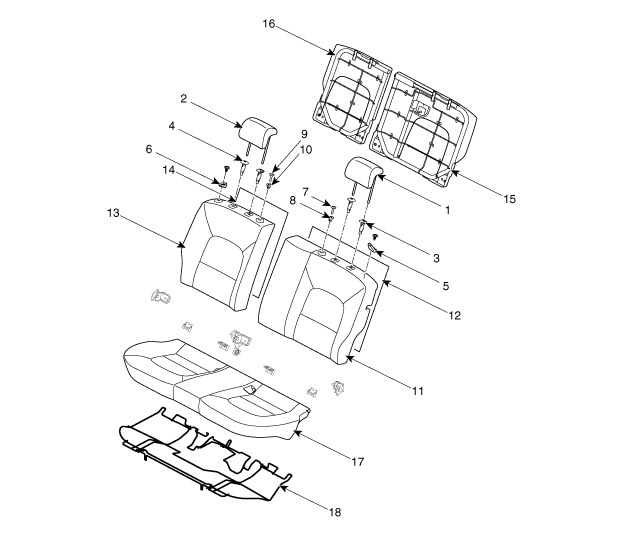

(4 portes)

1. Appuie-tête [G]
2. Appuie-tête [D]
3. Guide d'appuie-tête [G]
4. Guide d'appuie-tête [D]
5. Guide de la sangle du dossier de siège arrière [G]
6. Guide de la sangle du dossier de siège arrière [D]
7. Bouton d'attache arrière [G]
8. Douille du bouton de dossier arrière [G]
9. Bouton d'attache arrière [D]

10. Douille du bouton de dossier arrière [D]
11. Revêtement de dossier de siège arrière [G]
12. Chiffon de silencieux de dossier de siège arrière [G]
13. Revêtement de dossier de siège arrière [D]
14. Chiffon de silencieux de dossier de siège arrière [D]
15. Ensemble de l'armature du dossier de siège arrière [G]
16. Ensemble de l'armature du dossier de siège arrière [D]
17. Revêtement du coussin de siège arrière
18. Cadre de l'assise de siège arrière

Siège arrière

...

Procédures de réparations

REMPLACEMENT Remplacement de l'ensemble du siège arrière 1. Après avoir desserré le boulon de fixation, déposez le coussin du siège (A). ...
