Séquence de serrage de l'écrou du moyeu

Serrez les écrous du moyeu comme suit.

Couple de serrage:

88,3 ~ 107,9 Nm (9,0 ~ 11,0 Kgf·m, 65,1 ~ 79,6 lb-ft)

•	Lors de l′utilisation d′un pistolet à impacts, il convient que le couple de serrage final soit vérifié à l′aide d′une clé dynamométrique.

•

Une roue qui n'est pas la bonne taille peuvent affecter la durée de vie des roues et des roulements, les capacités de freinage et d'arrêt, les caractéristiques d'utilisation, la garde au sol, le jeu entre la carrosserie et les pneus, le jeu des chaînes à neige, le calibrage du compteur de vitesse et du compteur kilométrique, la visée des phares et la hauteur du pare-chocs.

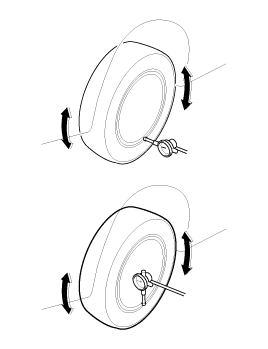

Contrôle de la voilure

1.	Soulevez le véhicule.

Mesurez la voilure de la roue avec un comparateur à cadran comme ci-dessous.

Voilure	Aluminium	Acier
Radial mm (in.)	Moins de 0.3 (0.012)	Inférieure à 0,6 (0,024)
Latéral mm (in)	Moins de 0.3 (0.012)	Moins de 0,8 (0,032)

3.	Si la valeur mesurée dépasse la valeur standard, changez la roue.
