| Contrôle |
| 1. |
			Problème à l'entrée du dispositif CLÉ SMART.  |
| 2. |
			Problème du dispositif CLÉ SMART.  |
| 3. |
			Problème en sortie du dispositif CLÉ SMART.  |
| 1. |
			Problème en entrée du dispositif CLÉ SMART : diagnostic de l'interrupteur
		 |
| 2. |
			Problème du dispositif CLÉ SMART : diagnostic de communication  |
| 3. |
			Problème en Sortie du dispositif CLÉ SMART : diagnostic de l'antenne
			et de la sortie de l'interrupteur  |
| 1. |
			Connectez le câble de GDS au connecteur de liaison de données dans le
			rembourrage inférieur anti-collision du côté du conducteur, branchez
			GDS.  |
| 2. |

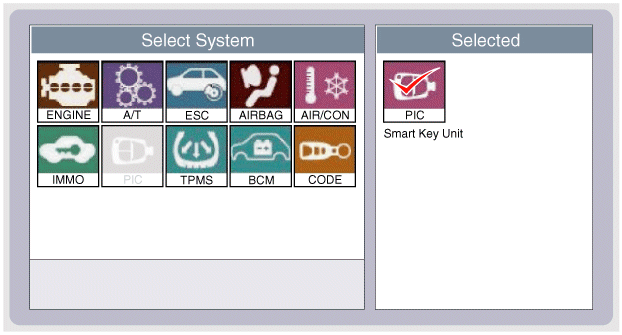

			Sélectionnez le modèle de véhicule et le système CLÉ SMART.
		 |
| 3. |
			Sélectionnez "dispositif CLÉ SMART".  |
| 4. |

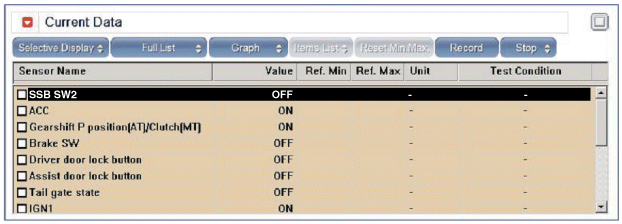

			Après ALL ON, sélectionnez "données courantes".
		 |
| 5. |
			Vous pouvez voir l'état de chaque interrupteur sur le scanner après
			avoir connecté le processus "Données courantes".
 |
| 1. |
			Diagnostic de communication contrôle que chaque composant relié fonctionne
			normalement.  |
| 2. |
			Connectez le câble de GDS au connecteur de liaison de données dans le
			rembourrage inférieur anti-collision du côté du conducteur.  |
| 3. |

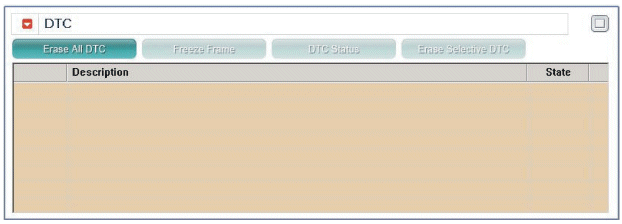

			Après ALL ON, choisissez "DTC".
		 |
| 1. |
			Connectez le câble de GDS au connecteur de liaison de données dans le
			rembourrage inférieur anti-collision du côté du conducteur.  |
| 2. |

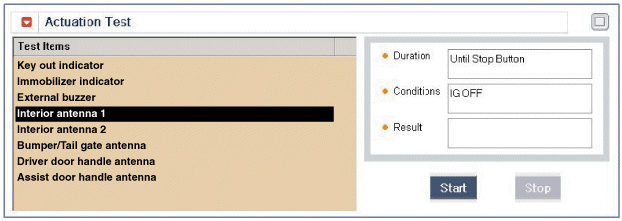

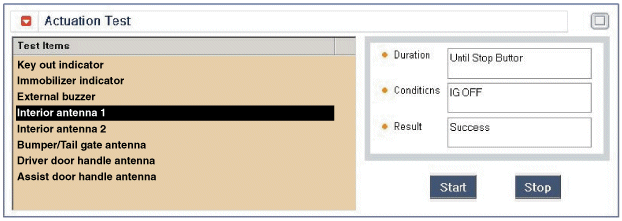

			Après ALL ON, sélectinnez "TEST D'ACTIVATION".
		 |
| 3. |
			Placez la clé smart près de l'antenne correspondante et faites fonctionner
			avec un GDS.
		 |
| 4. |
			Si la LED de la clé smart clignote, la clé smart est normale.  |
| 5. |
			Si la LED de la clé smart ne clignote pas, contrôlez la tension de la
			batterie de la clé smart.  |
| 6. |
			Activation de l'Antenne





 |
| 1. |
			Connectez le câble de GDS au connecteur de liaison de données dans le
			rembourrage inférieur anti-collision du côté du conducteur.  |
| 2. |

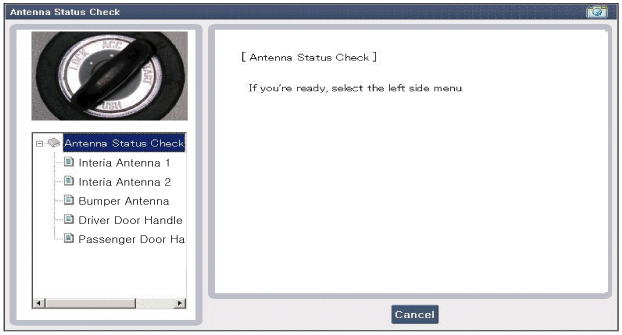

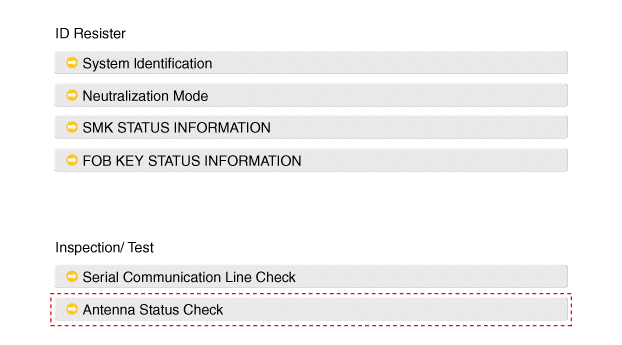

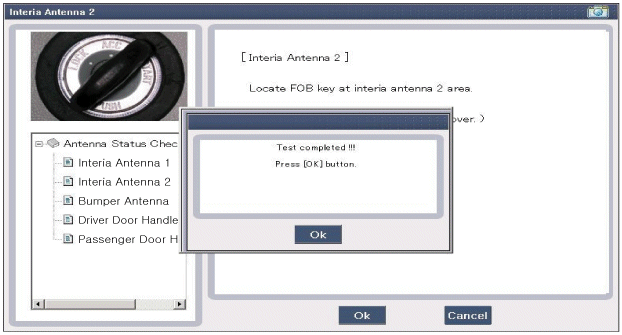

			Choisissez le "Contrôle de l'état de l'antenne"
		 |
| 3. |

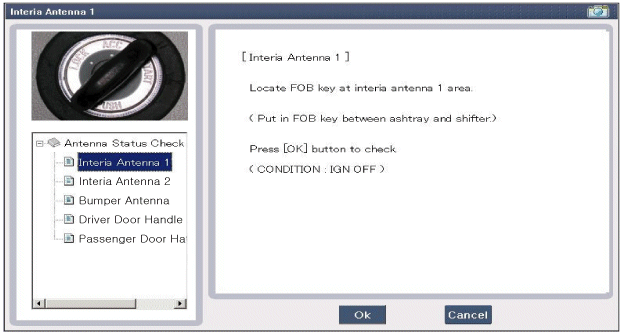

			Après ALL ON, choisissez "Contrôle de l'état de l'antenne".
		 |
| 4. |
			Placez la clé smart près de l'antenne correspondante et faites fonctionner
			avec un GDS.

		 |
| 5. |
			Si la clé smart fonctionne normalement, l'antenne correspondant , la
			clé smart (transmission, réception) et le receveur extérieur sont normaux.
		 |
| 6. |
			État de l'antenne





 |
| 1. |
			Placez la clé smart dans la zones de couverture suivante et contrôlez
			ALL ON.
		 |
| 2. |
			Si l'allumage est ON, l'antenne fonctionne normalement.  |
| 3. |
			Contrôlez le mode d'allumage de l'antenne intérieure.  |
| 4. |
			Placez la clé smart dans la zone de couverture suivante et activez l'antenne.
			Contrôlez que la LED de la clé smart clignote.
		 |
| 5. |
			Si la LED de la clé smart ne clignote pas, contrôlez l'antenne dans
			la zone de couverture.
		 |
| 1. |
			Connectez le câble de GDS au connecteur de liaison de données dans le
			rembourrage inférieur anti-collision du côté du conducteur.  |
| 2. |

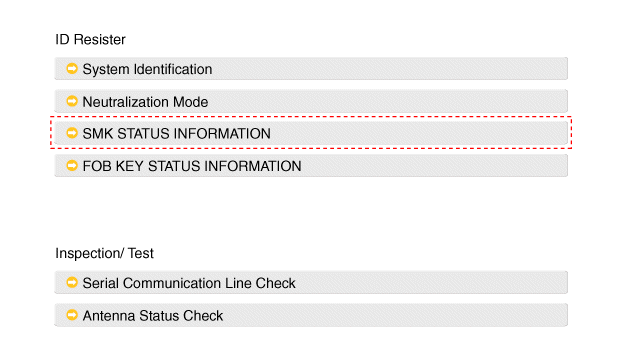

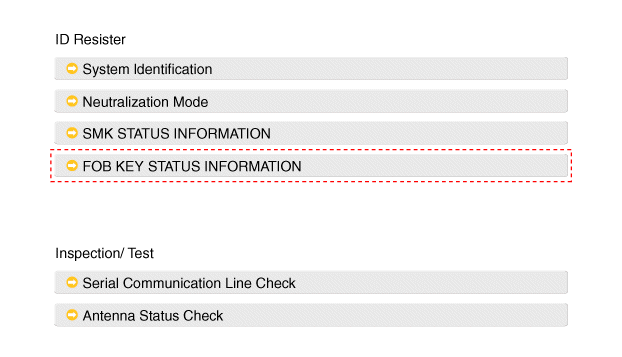

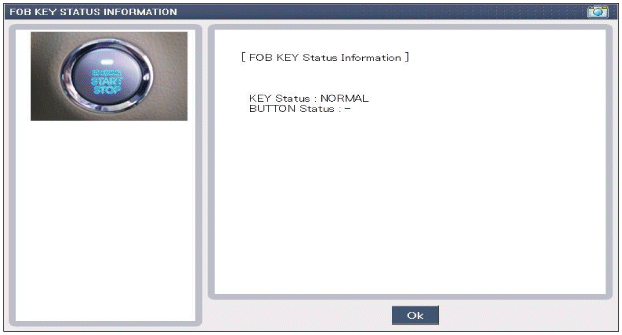

			Après ALL ON, choisissez "INFOS DE L'ÉTAT DE CLÉ FOB".

		 |
| 1. |
			Connectez le câble de GDS au connecteur de liaison de données dans le
			rembourrage inférieur anti-collision du côté du conducteur.  |
| 2. |

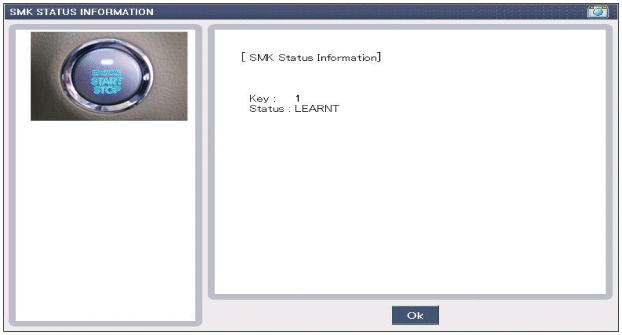

			Après ALL ON, choisissez "INFOS DE L'ÉTAT SMK".

		 |
| 1. |
			Connectez le câble de GDS au connecteur de liaison de données dans le
			rembourrage inférieur anti-collision du côté du conducteur.  |
| 2. |

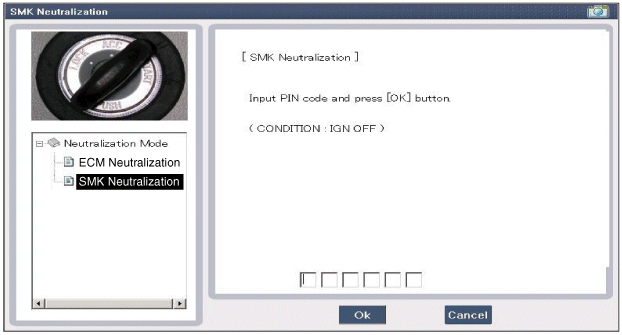

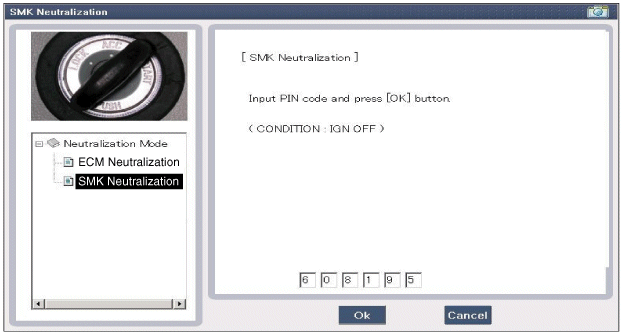

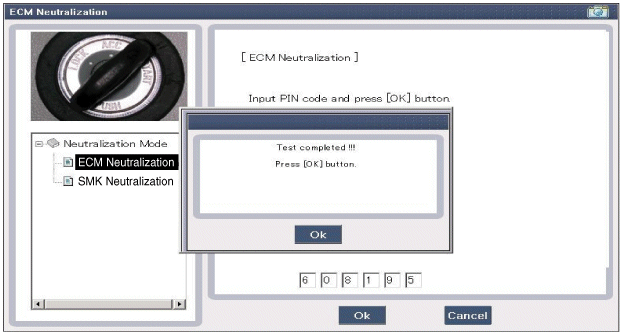

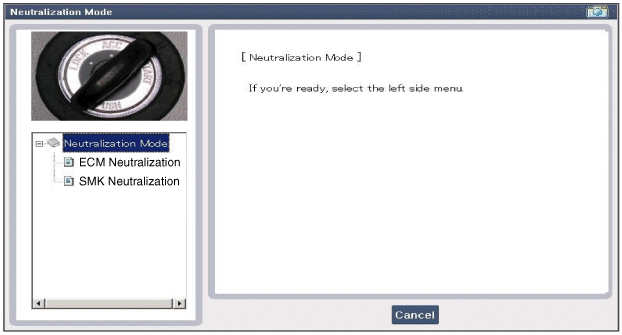

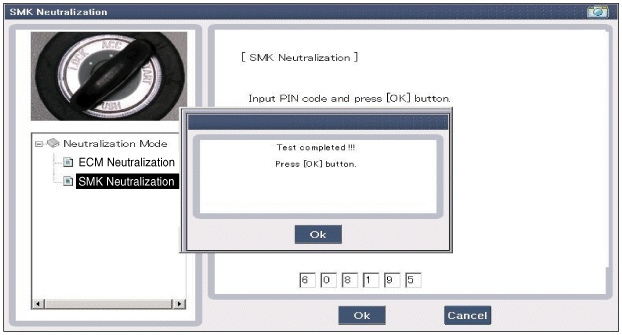

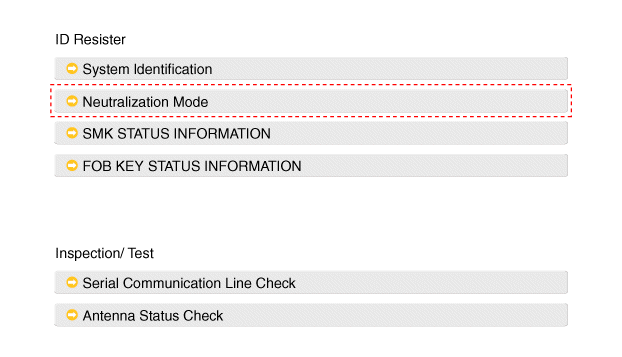

			Après ALL ON, choisissez "Mode neutralisation".






		 |
| NON | NOM D′ÉLÉMENT | UNIT |
| 1 | SSB interrupteur 2 | - |
| 2 | AUDIO | - |
| 3 | ALL1 | - |
| 4 | Position Rapport 'P' | - |
| 5 | À interrupteur des freins | - |
| 6 | Bouton de verrouillage de porte AVG | - |
| 7 | Bouton de verrouillage de porte AVD | - |
| 8 | INTERRUPTEUR DU COUVERCLE DU COFFRE | - |
| 9 | Tension de la batterie | - |
| 10 | TENSION DE L′ALTERNATEUR | - |
| 11 | Témoin indicateur de CLÉ sortie | - |
| 12 | TÉMOIN DE L'IMMOBILISATEUR | - |
| 13 | Avertisseur Sonore Extérieur | - |
| N° | NOM D′ÉLÉMENT | État |
| 1 | Témoin indicateur immo | À interrupteur d′allumage "ON" Moteur arrêté |
| 2 | Avertisseur Sonore Extérieur | À interrupteur d′allumage "ON" Moteur arrêté |
| 3 | Antenne N° 1 intérieure active | À interrupteur d′allumage "ON" Moteur arrêté |
| 4 | Antenne N° 2 intérieure active | À interrupteur d′allumage "ON" Moteur arrêté |
| 5 | Antenne du pare-chocs active | À interrupteur d′allumage "ON" Moteur arrêté |
| 6 | Antenne DRV_DR active | À interrupteur d′allumage "ON" Moteur arrêté |
| 7 | Antenne AST_DR active | À interrupteur d′allumage "ON" Moteur arrêté |
