Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système de transmission automatique / Système de contrôle transmission automatique / Électrovanne SS-B (ON/OFF) / Diagrammes schématiques

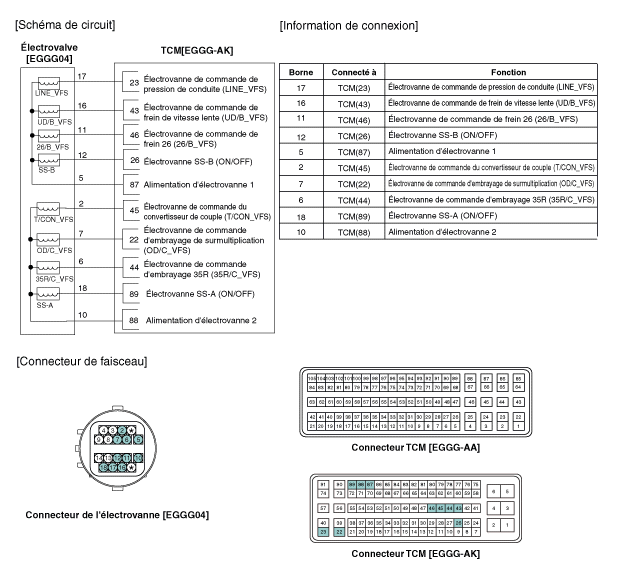

Schéma du circuit

Spécifications

Spécifications Électrovanne ON/OFF (SS-A, SS-B) ▷ Type de commande : type bas normal Pression de commande kpa (kgf/cm², psi) 490,33 (5,0, 71,12) ...

Procédures de réparations

CONTRÔLE 1. Tournez l'interrupteur d'allumage sur OFF. 2. Débranchez le connecteur d'électrovanne. 3. ...
