Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / Système ETC (contrôle du papillon électrique) / Diagrammes schématiques

Schéma du circuit

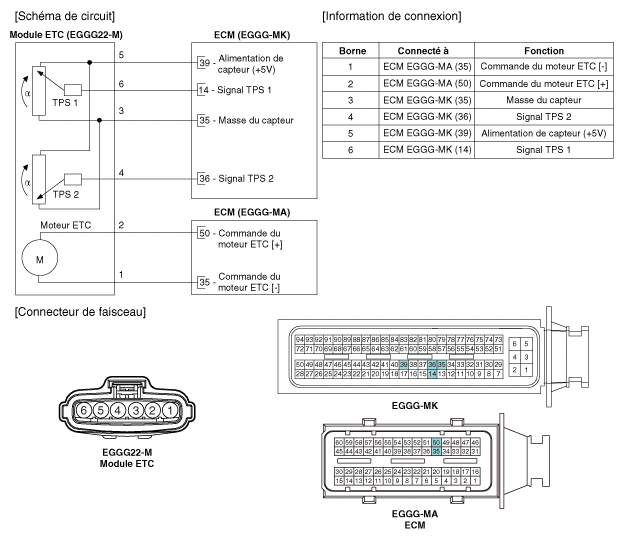

[M/T]

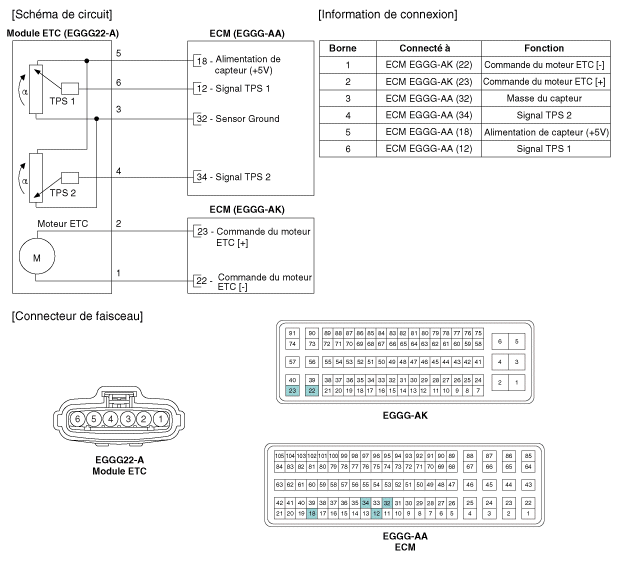

[A/T]

Spécifications

SPÉCIFICATION [Capteur de position du papillon (TPS)] Angle du papillon (°) Tension de sortie (V) TPS1 TPS2 ...

Procédures de réparations

CONTRÔLE À CAPTEUR DE POSITION DU PAPILLON (TPS) 1. Branchez GDS au connecteur de liaison de données (DLC). 2. Démarrez le moteu ...
