Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Système AVN / Jack multimédia / Diagrammes schématiques

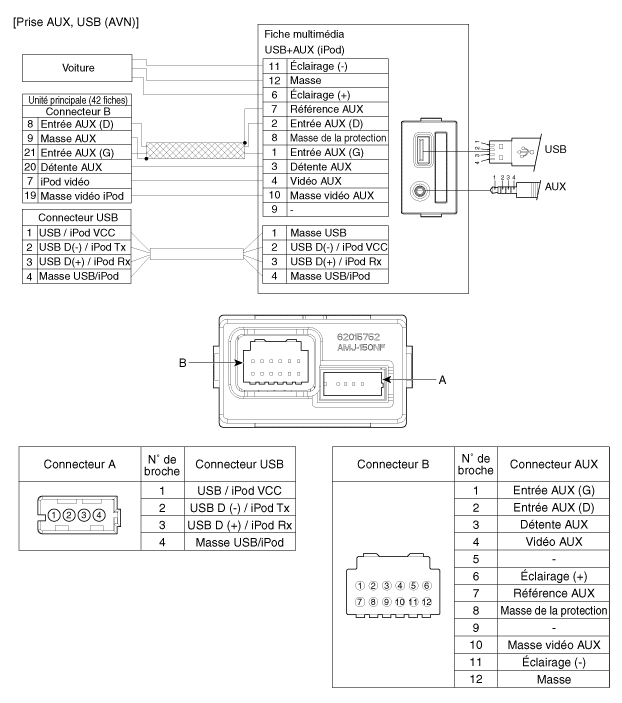

Schéma du circuit

Description et fonctionnement

Description Le jack multimédia sur le couvercle supérieur de la console est pour les clients qui souhaitent écouter de la musique des lecteurs portables externes tels que MP3, ...
