Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Systeme de freinage / Systeme de freinage / Frein a disque arriere / Composants et emplacement des composants

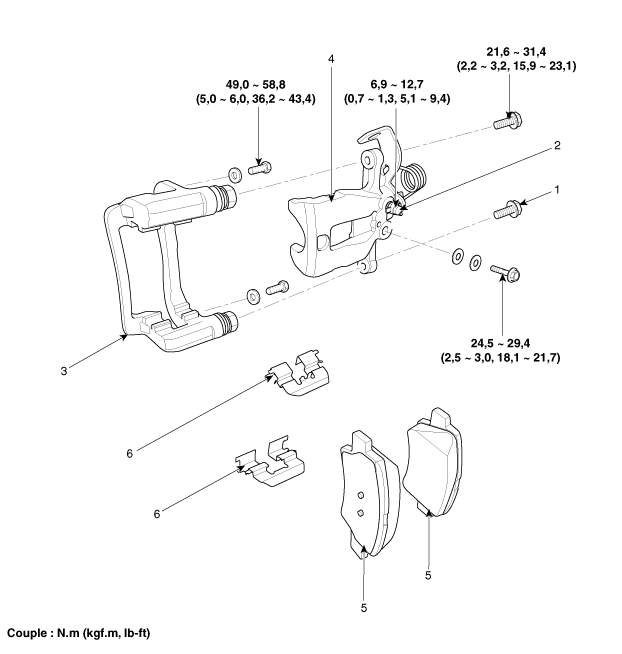

COMPOSANTS

1. Boulon de la tige de guidage
2. Vis de purge
3. Support de l’étrier

4. Corps de l'étrier
5 : Plaquette de frein
6. Système de rétention du patin

Procédures de réparations

DÉPOSE 1. Retirez le pneu et la roue arrière. Couple de serrage : 88,3 ~ 107,9 Nm (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft) ...
