Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Systeme de freinage / Systeme de freinage / Pédale de frein / Composants et emplacement des composants

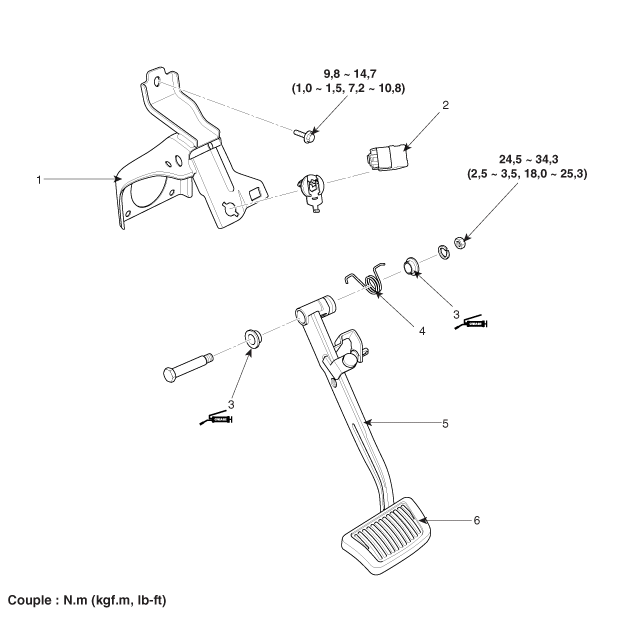

COMPOSANTS

1. Composant de la pédale de frein
2. Interrupteur des feux de stop
3. Bague de pédale

4. Ressort de rappel
5. Pédale de frein
6. Plaquette de la pédale de frein

Procédures de réparations

DÉPOSE 1. Tournez l'interrupteur d'allumage sur OFF. 2. Déposez le panneau inférieur du coussin anti-collision. (Voi ...
