Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système de suspension / Système de suspension avant / Ensemble de la jambe de force avant / Composants et emplacement des composants

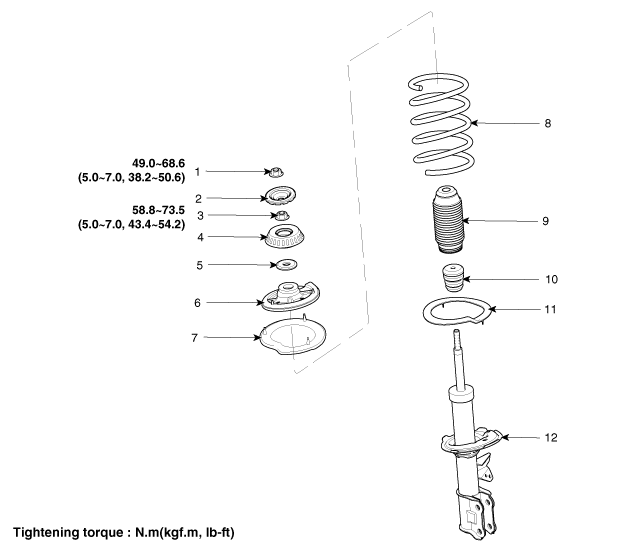

COMPOSANTS

•	Serrez au couple spécifié à la position courbe du véhicule

•	Fixez l'extrémité de la bielle de direction et serrez l'écrou

1. Contre-écrou
2. Chapeau d’isolation anti-poussière
3. Écrou autobloquant
4. Isolateur de la béquille
5. Roulement de la jambe de force
6. Siège supérieur du ressort

7. Coussin supérieur du ressort
8. Ressort de bobine
9. Couvercle pare-poussière
10. Caoutchouc du pare-chocs
11. Coussin inférieur du ressort
12. Amortisseur

Ensemble de la jambe de force avant

...

Procédures de réparations

REMPLACEMENT 1. Enlevez la roue et le pneu avant. Couple de serrage: 88,3 ~ 107,9 N.m (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft) ...
