Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système de carburant / Système d′alimentation en carburant / Composants et emplacement des composants

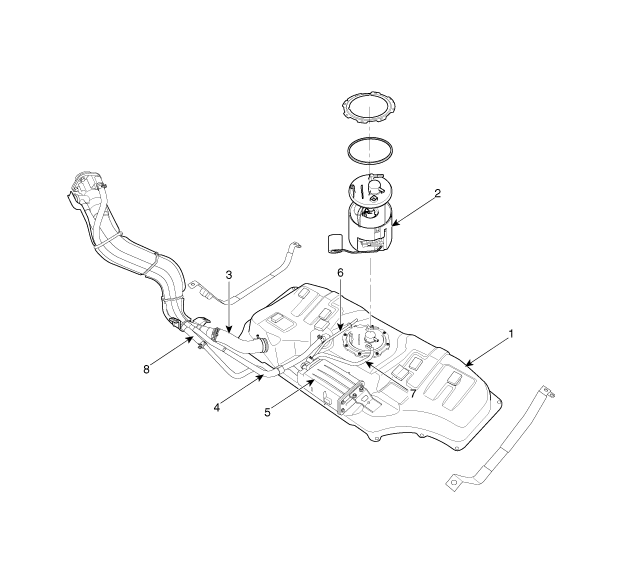

emplacement des composants

1. RESERVOIR CARBURANT
2. Pompe à carburant
(Y compris le filtre à carburant et le régulateur de pression du carburant)
3. Flexible de remplissage de carburant
4. Flexible de mise à niveau

5. Canister
6. Flexible de vapeurs (Canister ↔ Collecteur d’admission)
7. Flexible de vapeurs (Canister ↔ Réservoir de carburant)
8. Flexible de vapeurs (Canister ↔ Réservoir de carburant)

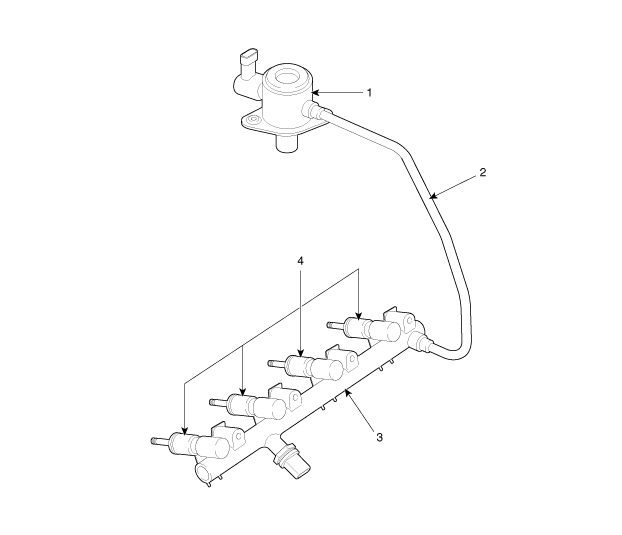

[Conduite de carburant à haute pression]

1. Pompe à carburant haute pression
2. Tuyau à Carburant à Haute Pression

3. Tuyau d'alimentation
4. Injecteur

En cas de dépose de la pompe à carburant à haute pression, du tuyau de carburant à haute pression, du tuyau de sortie et de l'injecteur, il y a risque de blessures dues à une fuite de carburant haute pression. Ne procédez pas à des travaux de réparation juste après l'arrêt du moteur.
