Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / À VERRouillage électrique des portières / Composants et emplacement des composants

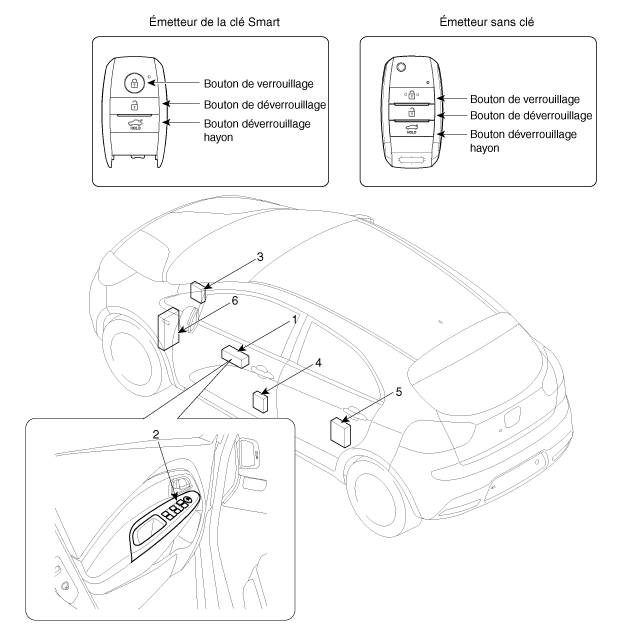

EMPLACEMENT DES COMPOSANTS

1. Interrupteur de la vitre électrique conducteur
2. Interrupteur de verrouillage des portières
3. Module de commande de la carosserie (BCM)

4. Actionneur du verrouillage de la porte avant
5. Actionneur de verrouillage de la portière arrière
6. Boîtier de raccordement intérieur

À VERRouillage électrique des portières

...

À actionneurs de verrouillage électrique de porte: Procédures de réparation

Contrôle Interrupteur et activation du verrouillage de porte avant 1. Enlevez la garniture de porte avant. (Voir le groupe Carrosserie - Porte avant) ...
