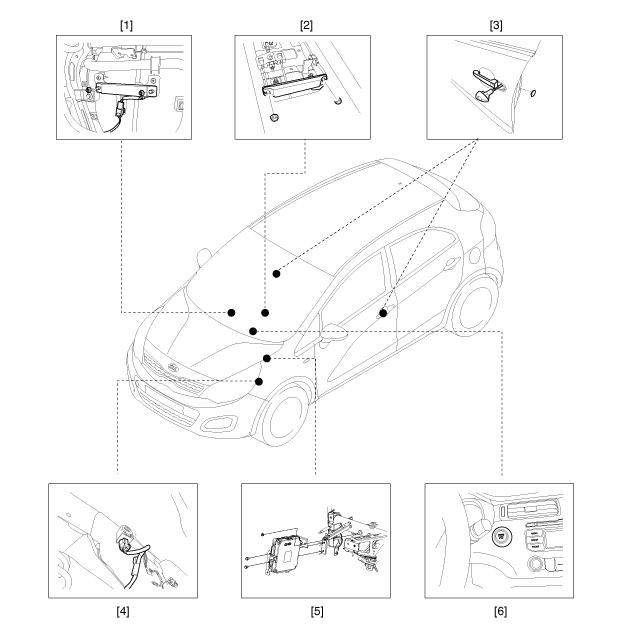

Emplacement des composants (1) |
1. Antenne intérieure 1 2. Antenne intérieure 2 3. Poignée extérieure de porte |
4. Avertisseur sonore 5. Dispositif clé smart 6. SSB (Bouton Marche/Arrêt) |

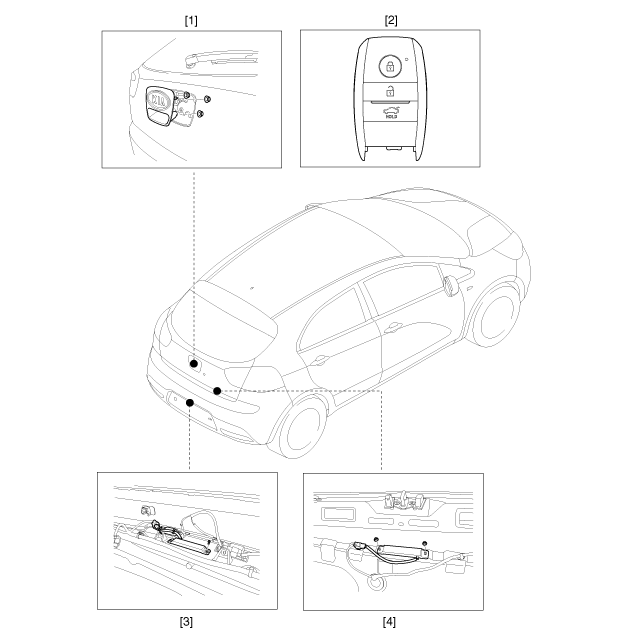

Emplacement des composants (2) |
1. Commutateur d'ouverture du hayon 2. Clé FOB |
3. Antenne du pare-chocs 4. Antenne du coffre |
Utiliser le bouton de verrouillage
Pour déverrouiller une porte, poussez le bouton de verrouillage (1) à la
position déverrouillée. La marque rouge (2) sera alors visible.
Pour verrouiller une porte, poussez le bouton de verrouillage (1) à la position
verrouillée. Si la porte est bien verrouillée, la marque rouge ...
Composants et emplacement des composants
COMPOSANTS
FONCTION DES BROCHES DES CONNECTEURS
CONNECTEUR
N° de BROCHE
Fonction
CONNECTEUR
N° de BROCHE
Fonction
A
1
masse
B
18
...
