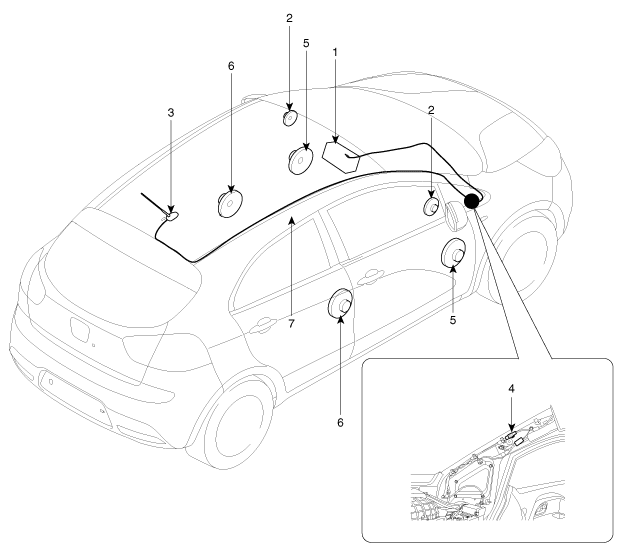

emplacement des composants |
1. Unité audio 2. Haut-parleur aigü 3. Antenne du toit (Radio + SDARS) 4. Connecteur du câble de l'antenne |
5. Haut-parleur de la porte avant 6. Haut-parleur de la porte arrière 7. Câble d'alimentation de l'antenne |
