Kia Rio Revue Technique Automobile: Filtre à carburant: Procédures de réparations

Kia Rio Revue Technique Automobile / Système de carburant / Système d′alimentation en carburant / Filtre à carburant: Procédures de réparations

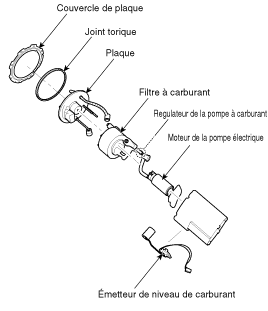

REMPLACEMENT

1.	Déposez la pompe à carburant (Voir "POMPE CARBURANT" dans ce groupe).

2.	Débranchez le connecteur de câblage du transmetteur du niveau de carburant (A) et le connecteur de câblage de la pompe électrique (B).

3.	Déposez l'émetteur (C).

4.	Débranchez le connecteur rapide (D) du tuyau de carburant.

5.	Déposez l'ensemble de la culasse (E) une fois les crochets de fixation relâchés.

6.	Déposez la garniture du réservoir (A) une fois les crochets de fixation (B) relâchés.
