Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / Électrovanne de commande de purge (PCSV) / Diagrammes schématiques

Schéma du circuit

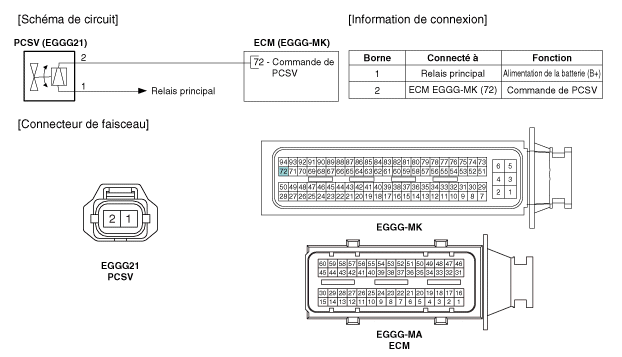

[M/T]

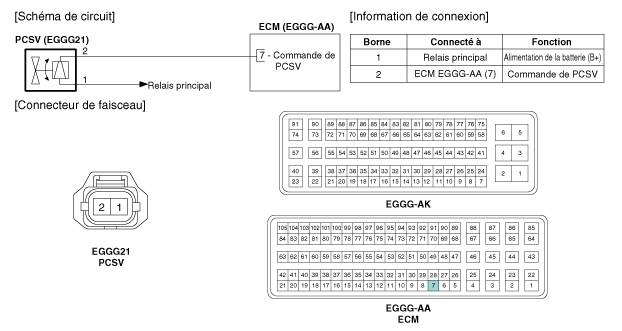

[A/T]

Spécifications

SPÉCIFICATION lément SPÉCIFICATION Résistance de la bobine (Ω) 22,0 ~ 26,0 [20°C (68°F)] ...

Procédures de réparations

CONTRÔLE 1. Tournez l′interrupteur d′allumage sur OFF. 2. Débranchez le connecteur PCVS. 3. Mesurez ...
