Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / À CAPTEUR de cognement (KS) / Diagrammes schématiques

Schéma du circuit

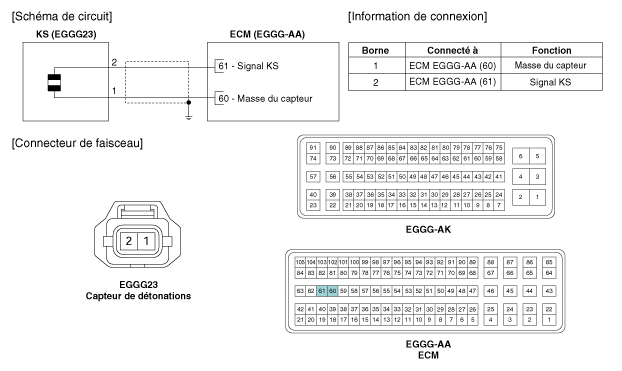

[M/T]

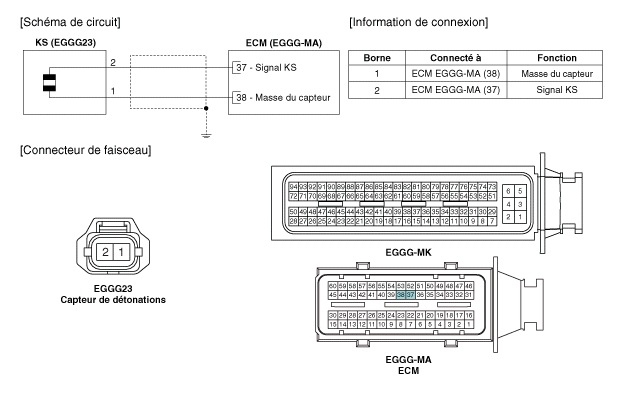

[A/T]
