Kia Rio Revue Technique Automobile: Diagrammes schématiques
Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / À CAPTEUR de position de l′arbre à cames (CMPS) / Diagrammes schématiques
| Schéma du circuit |

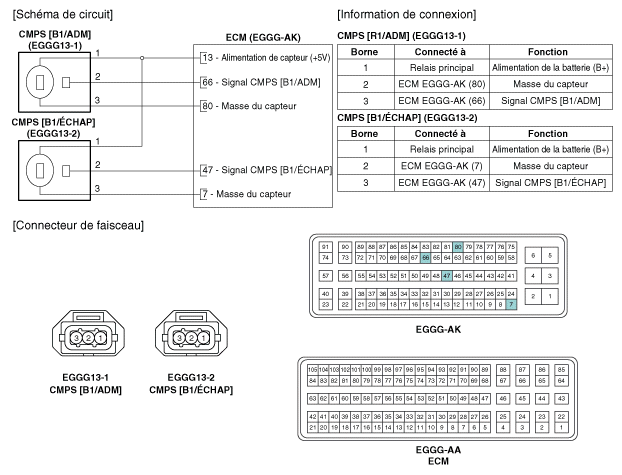

| [M/T] |

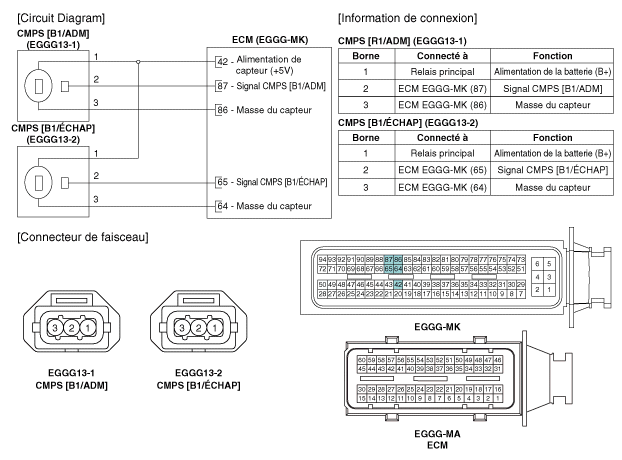

| [A/T] |
Recherche de pannes
FORME D′ONDE
...
Procédures de réparations
CONTRÔLE
1.
Contrôlez la forme d'onde du CMPS et du CKPS à l'aide de GDS.
Spécification : Voir "FORME D′ONDE"
...
