Réservoir

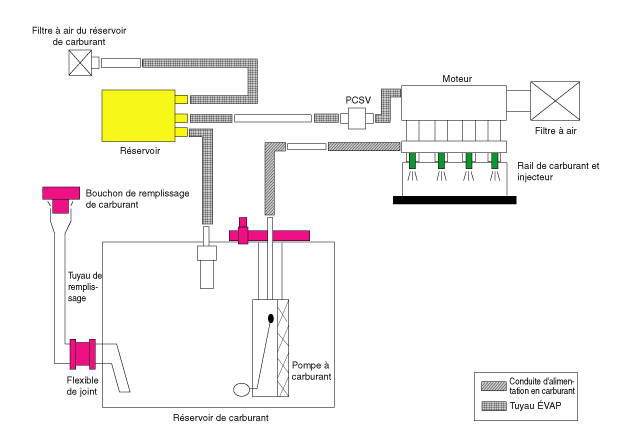

Le réservoir est rempli avec un charbon activé et absorbe les vapeurs dans le réservoir de carburant. La vapeur de carburant accumulée dans le réservoir est aspirée dans le collecteur d'admission par l'ECM/PCM lorsque les conditions appropriées sont requises.

ÉLECTROVANNE DE COMMANDE DE PURGE (PCSV)

L'électrovanne de commande de purge (PCSV) est installée dans le passage reliant le canister et le collecteur d'admission. C'est une électrovanne de type proportionnel et fonctionne avec le signal de ECM/PCM.

Pour aspirer les vapeurs aborbées dans le collecteur d′admission, l′ECM/PCM ouvrira le PCSV, sinon le passage est maintenu fermé.

Capuchon du tuyau de remplissage de carburant

Un système de détrompeur de serrage sur le bouchon fileté du réservoir de carburant réduit les chances d'une installation incorrecte lors de la fermeture du réservoir. Une fois que le joint du réservoir de carburant et que la bride de tuyauterie de remplissage sont en contact, le détrompeur de serrage produit un cliquetis sourd indiquant que le bouchon est bien mis en place.

Description et fonctionnement

Description Le système de commande de l'évaporation de carburant évite le stockage de vapeur de carburant dans le réservoir en l'évaporant dans l'atmosphère. Quand ...

Procédures de réparations

CONTRÔLE [Contrôle du système] 1. Débranchez le tuyau d'évaporation du corps du papillon, puis branchez une pompe de dépression sur le mamelon sur l ...
